 Fabrication du CR SUD, qui veut/peut participer ?

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
AuteurMessage
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyJeu 20 Nov - 21:41

Eldudo a écrit:
Pour les pièces 8 et 9 dès que t'as les plans tolérancés, matière etc envoie moi un MP Wink

j'te fais ça demain mon poulet Wink

par contre pour les tolérances je mettrais les cotes brutes... de base on tient largement le +/- 0.1 et comme on est sur des roulements à rouleaux coniques et que ce sont les faces d'appui exterieures qui sont fonctionnelles... au pire, CoupSoud passera un p'tit coup de tour si le roulement rentre pas "naturellement" dans son diamètre...


Dernière édition par Matt_92 le Jeu 20 Nov - 21:50, édité 1 fois
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyJeu 20 Nov - 21:45

Frock a écrit:
Y'aurai moyen de faire 11 et 12 dans la masse en prolongeant légérement 11 et faire rentrer un peu de 11 dans le tube ?

ah oui 11 on peut l’emmancher dans le tube 60x30... ca "complique" juste un peu l'usinage pour celui qui va usiner, mais perso j'y vois aucun inconvénient.... au contraire, mécaniquement ce sera encore + mieux, même si actuellement je n'ai aucune crainte tel-quel...

cheers
Revenir en haut Aller en bas
Invité
Invité
avatar


Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyJeu 20 Nov - 21:55

oui ok pour 10 et 11 voir du coup si y a modification de 11 shame
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyJeu 20 Nov - 22:05

ALXtrem a écrit:
oui ok pour 10 et 11 voir du coup si y a modification de 11 shame

mais je laisse le plan incliné pour avoir + de longueur de soudure et que celle-ci travaille mieux en compression/traction...
Revenir en haut Aller en bas
MotorS'
Modérateur
Modérateur
MotorS'

Nombre de messages : 3975
Age : 55
Localisation : Massalia
Moto(s) : Katoche 1190 adventure, R90/6
Motard depuis : 80's
Date d'inscription : 16/11/2010

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 8:54

Matt_92 a écrit:

ok alors j'attends de tes news avant de démarcher UMS... mais si Motorspirit ca lui fait plaiz' de faire qq pieces... on va pas lui gâcher son plaisir quand même ? Wink

Bah, pour 12 j'ai assez d'alu en 5 mm, pas plus épais. Nuance d'alu inconnue par contre, on s'en cague ou pas ?

Pour les papattes en acier, ça colle pas. Sorry.


_________________
"To do is to be" - Nietzsche.
"To be is to do" - Kant.
" Do be do be do " - Sinatra.

---------------------------

" Rien n'est prévu, tout est possible " - Martial R.
Revenir en haut Aller en bas
Invité
Invité
avatar


Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 9:49

Matt_92 a écrit:
1- Motorspirit ?
2- Motorspirit ?
3- Motorspirit ?
4-
5-
6-
7-
8- Eldudo ?
9- Eldudo ?
10-
11-
12- Motorspirit ?
13-
14- ALXtrem ?
15- ALXtrem ?
16- ALXtrem ?
17- ALXtrem ?
18- ALXtrem ?
19- ALXtrem ?
20- ALXtrem ?
21- Frock ?
22- Frock ?
23- ALXtrem ?



Pour le 4 à 7 j'aurai pu vous aider, mais je suis plus de l'avis de CoupCoup' la découpe laser ça sert à ça et ça ne ruine pas.
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 10:11

1- Découpe laser ?
2- Découpe laser ?
3- Découpe laser ?
4- Découpe laser ?
5- Découpe laser ?
6- Découpe laser ?
7- Découpe laser ?
8- Eldudo ?
9- Eldudo ?
10-
11-
12- Motorspirit ?
13-
14- ALXtrem ?
15- ALXtrem ?
16- ALXtrem ?
17- ALXtrem ?
18- ALXtrem ?
19- ALXtrem ?
20- ALXtrem ?
21- Frock ?
22- Frock ?
23- ALXtrem ?
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 11:50

C'est bien de l'AG3M que j'ai (5754) (AlMg3) en 3mm.
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 11:51

Frock a écrit:
C'est bien de l'AG3M que j'ai (5754) (AlMg3) en 3mm.

prépare la meuleuz' Wink
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 11:56

A pas d'plan !
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 12:08

Elledudo !!

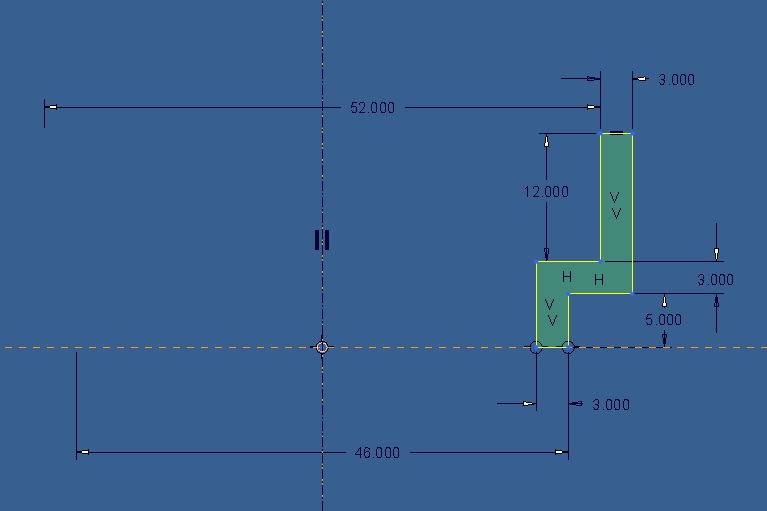

Numero 8 - le logement de roulements pour la colonne de direction, alu ou acier je m'en fiche (même si acier c'est mieux) :
Le Ø46 c'est pour rentrer de le tube de 50x2, j'ai pas les tolérances...
Le Ø52 c'est pour recevoir le roulement 52x26x15 conique, j'ai pas les tolérances...
Si on garde un 0/+0.2 sur l'ensemble (sauf sur les 2 diamètres ci-dessus a +/-0.05 s'il peut), ça me parait good pour ne pas embêter ton pote/collègue... CoupSoud il réajusteras s'il faut..

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-48







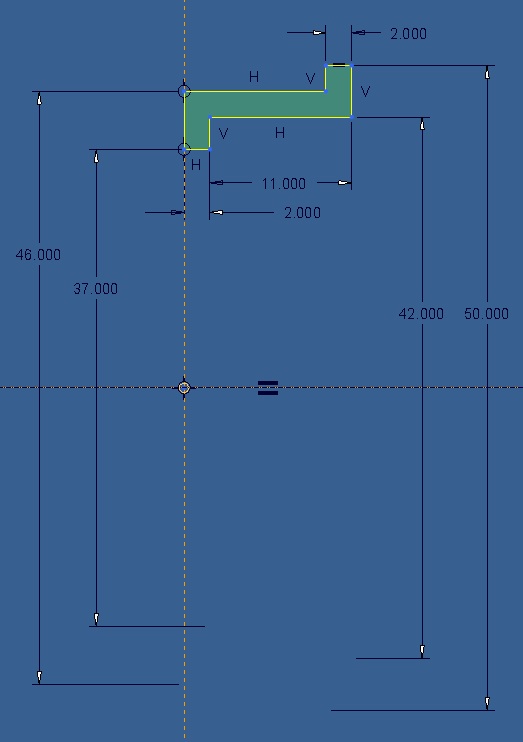

Numero 9 - le logement de roulements pour le BO, acier only :
Le Ø46 c'est pour rentrer de le tube de 50x2, j'ai pas les tolérances...
Le Ø52 c'est pour recevoir le roulement 42x20x12 conique, j'ai pas les tolérances...
Si on garde un 0/+0.2 sur l'ensemble (sauf sur les 2 diamètres ci-dessus a +/-0.05 s'il peut), ça me parait good pour ne pas embêter ton pote/collègue... CoupSoud il réajusteras s'il faut..

====> j'ai un doute, c'est un 20x42x12 ou 20x42x15 que tu nous as refilé <====
si c'est un 15 tu passes la cote de 11 a 14.

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-49

A la tienne mon poulet idee ideeideeidee


Dernière édition par Matt_92 le Ven 21 Nov - 12:12, édité 2 fois
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 12:09

Frock a écrit:
A pas d'plan !

ce WE ou semaine prochaine Wink faut que je bosse pour moi aussi... Sleep
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 13:10

Frock a écrit:
Y'aurai moyen de faire 11 et 12 dans la masse en prolongeant légérement 11 et faire rentrer un peu de 11 dans le tube ?

c'est ça que tu voulais dire Frocky ? scratch

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-50
Revenir en haut Aller en bas
The Thing
Administrateur
Administrateur
The Thing

Nombre de messages : 21245
Age : 57
Localisation : 13
Moto(s) : - GUZZI LM4 Café Racer - Fat Boy HD 1340 - BMW R75/5 Arcueil Motor 1972 - R1200RT -
Motard depuis : 1976
Date d'inscription : 28/11/2007

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 14:04

Matt_92 a écrit:

tu peux deja leur demander s'ils ont du 60x30x2 ou 60x30x3 en alu... pour le BO... Wink
longueur : 470 + 470 + 160 + de la marge Wink

Tout ça c'est des millimètres? .... Twisted Evil

_________________
"Ouvl chéli, c'est l'amoul qui flappe à ta polte je te plomets de faile beaucoup de bien à ton Bangala" extrait du seul roman autobiographique pas encore écrit par Motor'S, chapitre "l'amour des Africaines pour les sous marins les marins saouls....  Razz
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 14:20

Matt_92 a écrit:
Frock a écrit:
Y'aurai moyen de faire 11 et 12 dans la masse en prolongeant légérement 11 et faire rentrer un peu de 11 dans le tube ?

c'est ça que tu voulais dire Frocky ?  scratch

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-50

Oui pour l'insertion dans le tube mais aussi ralonger légèrement pour y intégrer les fixes des amortos (en rouge), tout dans la masse ! :

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-10

Ca ferait vachement technique et pour faire chier montrer le talent de l'usineur cheers
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 15:04

moi ça me dérange pas, au contraire ! c'est avec l'usinier qu'il faut voir ça...
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 16:17

Tu peux nous 3Dtiser la pièce voir c'que ça donnerai ? après tout c'est peut-etre moche No ....ou pas ! cheers
Revenir en haut Aller en bas
CoupSoud
DeadMeat Racer
DeadMeat Racer
CoupSoud

Nombre de messages : 4996
Age : 30
Localisation : 13
Moto(s) : tu peux pas test.
Motard depuis : moi on m'a juste dit de v'nir !
Date d'inscription : 06/09/2010

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 16:31

Je sais pas si le ratio emmerdement d'usinage/efficacité est avantageux avec ce système....
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 16:57

Tu te fais plaiz' en usinant ! cheers
Revenir en haut Aller en bas
CoupSoud
DeadMeat Racer
DeadMeat Racer
CoupSoud

Nombre de messages : 4996
Age : 30
Localisation : 13
Moto(s) : tu peux pas test.
Motard depuis : moi on m'a juste dit de v'nir !
Date d'inscription : 06/09/2010

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 17:13

Ah ouais ? Moi ça m'emmerde dev
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 38
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 17:14

j'avais deja fait lors de mes premières esquisses, mais j'suis d'acc avec CoupSoud, beaucoup d'emmerdements pour pas grand chose :

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Cadre-51
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 20:28

Faudra decouper les 4 pièces faire un gabarit pour ajuster l'ecartement et repositionner apres correctement sur les deux bras, pointer, souder....
Alors qu'usiner les pates dans la masse ça se fait en trois coup de manivelle avec un doigt dans l'cul et une binouze a la main !
idee
Revenir en haut Aller en bas
nanAr
Fighter Racer
Fighter Racer
nanAr

Nombre de messages : 7029
Age : 32
Localisation : 50
Moto(s) : Béhem-woué + autoportée + Dyson Austro-Germanique
Motard depuis : De temps en temps seulement.
Date d'inscription : 13/02/2010

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptyVen 21 Nov - 20:41

Il dit vrai le monsieur. BMW
Revenir en haut Aller en bas
Frock
Elvis Racer
Elvis Racer
Frock

Nombre de messages : 4316
Age : 44
Localisation : DANGERS
Moto(s) : Moto(s):
Motard depuis : quand j'ai eu des sous pour ma 1ere moto
Date d'inscription : 06/02/2012

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptySam 22 Nov - 17:27

Nanar, a quelle adresse j'envois ta commission ?

dev
Revenir en haut Aller en bas
Gentleman Rider
Artex Racer. A la tienne !
Artex Racer. A la tienne !
Gentleman Rider

Nombre de messages : 14552
Age : 35
Localisation : Au nord d'Avignon
Moto(s) : 135 Kgs de bonheur
Motard depuis : Jamais, les motards sont tous des tapettes
Date d'inscription : 29/11/2011

Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 EmptySam 22 Nov - 17:57

Frock a écrit:
Faudra decouper les 4 pièces faire un gabarit pour ajuster l'ecartement et repositionner apres correctement sur les deux bras, pointer, souder....
Alors qu'usiner les pates dans la masse ça se fait en trois coup de manivelle avec un doigt dans l'cul et une binouze a la main !
idee

Ou pas, dans tout les cas faudra probablement un marbre pour assembler le B0, restera à prévoir les fixations d'amortos au marbre dev

Pour ma commission on voit ça en MP Very Happy
Revenir en haut Aller en bas
Contenu sponsorisé




Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty
MessageSujet: Re: Fabrication du CR SUD, qui veut/peut participer ?    Fabrication du CR SUD, qui veut/peut participer ?  - Page 3 Empty

Revenir en haut Aller en bas

Fabrication du CR SUD, qui veut/peut participer ?
Revenir en haut
Page 3 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» Participer à une cyclosportive
» Balle de Practice
» train large
» Sport Universitaire
» Fabrication d'un panneau solaire

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CAFE RACER CLUB :: MECANICAGE :: Modifs et transformations-
Sauter vers:
