vinzouch
José Racer
José Racer
vinzouch

Nombre de messages : 2186
Age : 34
Localisation : Lille
Moto(s) : XS500, SV650
Motard depuis : 2014
Date d'inscription : 20/12/2011

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMar 26 Mai - 12:40

hate de voir ça !
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMar 26 Mai - 21:37

Ayé j'ai démoulé cheers mais il y a des blèmes :dance:

Je ne pensais pas qu'avec 7 couches de cire de démoulage, j'en chierai autant ... j'ai certainement merdé dans le processus de lustrage et enlevé trop de cire scratch study tttt

Bon j'ai commencé en tirant à la main, puis avec des spatules en bois pour raclette (j'chui bon pour en racheter si je veux en bouffer l'hiver prochain)  What a Face
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04289

mais ça ne suffisait pas alors j'y suis allé aux baguettes de batterie qui elles étaient déjà mortes ... chui conservateur comme gars  Suzuki GS850G : Electric Ladyland - Page 5 1226563518
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04290

La tronche du noyau et l'état de l'intérieur du moule confirment que j'ai bien foiré le cirage pale
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04296Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04292Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04294

C'est à ce moment là que toute personne normalement constituée sortirait la disqueuse pour découper le contour Norton
Mais je ne fais pas comme tout le monde et surtout je ne me sens d'y aller à la disqueuse pour faire un truc si précis Foff
Alors je commence par remettre le noyau dans le moule  confused et m'en sert pour faire une première découpe avec une vielle lame de scie à métaux (la fibre bouffe la lame ce serai dommage d'en ruiner une toute neuve).
J'intercale un réglet pour éviter de couper trop profond.
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04298
Ensuite je fini à l'orbitale en me servant de la surface du noyau comme guide, à la lime et au papier.
Le détourage est fini.

Marteau/burin (ou presque) pour dégager le bout de noyau resté collé et un coup de 600 à l'eau pour virer les traces de peinture et découvrir l'étendue des dégâts
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04299Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04300

Ca c'est une bonne bullasse de débutant  dev  RM  Look
Fallait pas s'attendre à des miracles pour une première  haha

Reste plus qu'à trouver une solution pour boucher tout ça avant de tirer la pièce finale.
Je pensais à boucher au Gel Coat, ou à la choucroute voir au mastic + peinture.
Si vous avez des idées ?  idee


Dernière édition par FunkyJackie le Mer 26 Aoû - 13:02, édité 1 fois
Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMer 27 Mai - 10:22

Pour reboucher prépare toi un petit peu de gelcoat laisse sécher et ponçe le a l eau fini avec un grain de 1200 et lustre le par la suite dde
Ayant deja fais pas mal de moules je te conseille de ne pas négliger la cire de démoulage tu penera moins et lustre la tout les 3 couche de cire pour voire si il est bien lustré tu incline ton moule et tu pose un chiffon dessus il doit glisser sans accroche et reluire a soué moi
Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMer 27 Mai - 10:30

A oui et pour la résine il te faut de la résine moule car elle ne se rétracte pas donc ne resserre pas ta pieces a s avoir pour tes prochain moules
Et pour éviter les manque de gel coat tu tampone ta piece de gelcoat et tu lisse a la fin

Aler bonne continuation


Dommage pour ta matrice elle etait tope Bienvenue
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMer 27 Mai - 12:11

Merci pour les conseils et astuces idee

Clair que c'est dommage pour le noyau, lui qui fut l'objet de toutes mes attentions durant ces derniers mois ... mais au moins il aura fait son job, à savoir créer un moule. nfair

Pour le cirage, le test de "la chaussette glissante" avait été couronné de succès dès la 3eme ou 4eme couche (j'en ai passé 7 au total).
Mais j'ai du me planter dans le lustrage, voici comment j'ai procédé :
- Dépose de la couche avec une sorte de tampon en mousse livré avec le pot de cire (j'ai essayé au coton à lustrer mais ça foutait des peluches partout)
- 3h à 8h de séchage.
- Puis lustrage au coton à lustrer jusqu’à ce qu'il n’y ai plus de traces et que le coton glisse sans accrocher (voir photo plus haut)
- Dépose de la couche suivante et ainsi de suite.

C'est exactement la même processus que lorsque tu cire tes pompe (pas celles de ton patron) :
- Dépose du cirage.
- Séchage.
- Lustrage : ça brille et ça glisse

Si quelqu'un sait où je me suis planté idee
Revenir en haut Aller en bas
Hive31
Manxman Racer
Manxman Racer
Hive31

Nombre de messages : 398
Age : 51
Localisation : Toulouse
Moto(s) : Seven Fifty
Motard depuis : 2014
Date d'inscription : 08/04/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMer 27 Mai - 13:27

J'ai pas fait beaucoup de pièces. Mais je triche un peu pour démouler : je chauffe au pistolet à air chaud pour assouplir mes pièces. C'est plus facile pour délaminer ensuite.

J'utilise aussi parfois l'espèce de film rose qui sert pour le moulage sous vide. Ca m'assure une anti-adhérance très efficace sur les zones planes. Ca laisse en revanche la trace sur les bords. C'est fin et ca se ponce gentiment.


Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMer 27 Mai - 18:31

shame alors je pense avoir une piste ta pièce avant cirage doit être verni ou lustré
et alors la seulement tu cire au chiffon séchage 2h a 20° lustrage au chiffon etc etc répété 5 fois c est emplemen suffisant
si ta pièce a la moindre rayure c est même pas la peine di penser
désolé de te pourrir le poste mais voila le dernier moule qu j ai fais en 3 parties

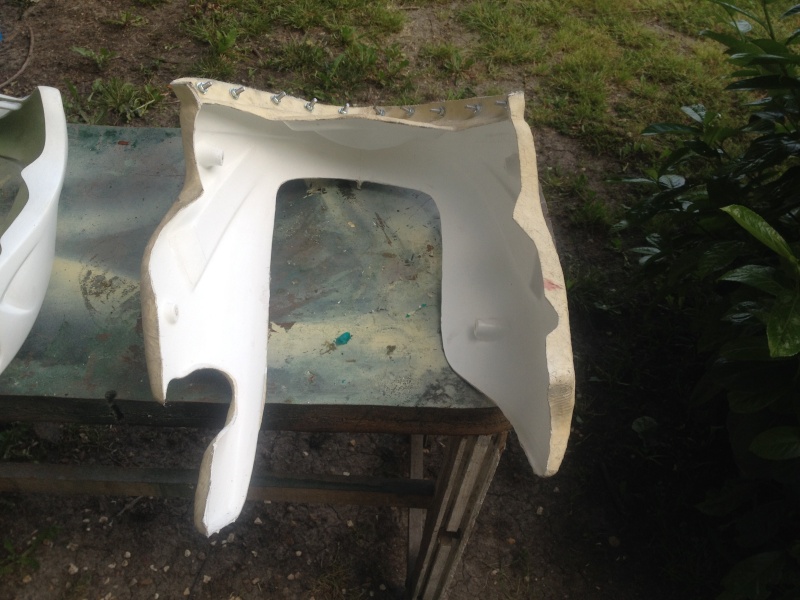

la piecesSuzuki GS850G : Electric Ladyland - Page 5 Img_1310

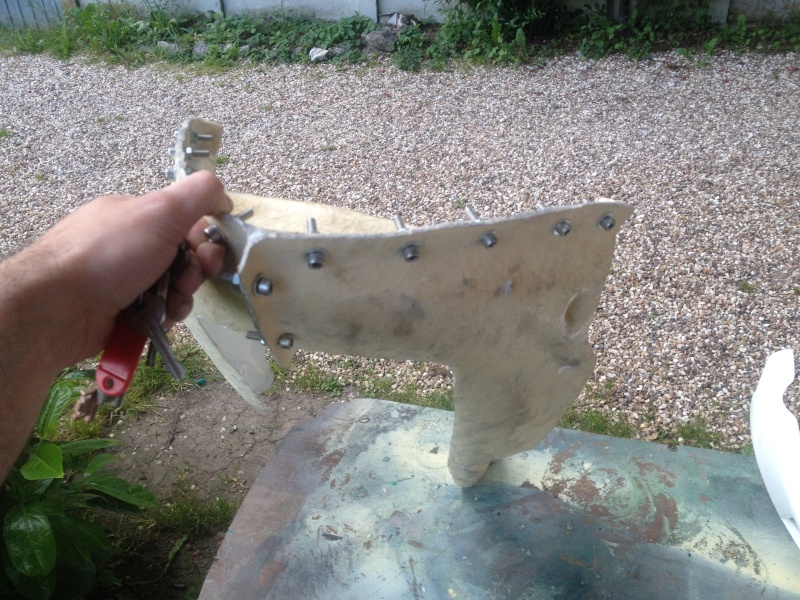

et le moule Suzuki GS850G : Electric Ladyland - Page 5 Img_1311Suzuki GS850G : Electric Ladyland - Page 5 Img_1312

le procedé a était fais comme je t ais dit n hésite pas alefaire en deux partie pour facilité ton démoulage Bienvenue Bienvenue
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyLun 1 Juin - 6:49

Merci pour les infos et bravo pour ces belles pièces tom848 idee
Comment fais tu pour détourer si précisément les bords et surtout les ouvertures ? affraid

De mon coté, pour rester homogène, j'ai réparer mon moule au Gel Coat.
Puis ponçage toile émeri de 80, 120, 240 papier 400 à sec, 600 / 1000 à l'eau (pas de quoi luster No )
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04302Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04303

Cirage 7 couches, lustrage légé, puis Gel Coat / 2 Mat / 2 Roving.
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04304Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04305

Démoulage tout à l'heure cvb


Dernière édition par FunkyJackie le Mer 26 Aoû - 13:07, édité 1 fois
Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyLun 1 Juin - 11:08

pour detouré les bord tu attaque aux cutter quand la resine rentre en phase de durcisement prononcé

et pour les ouverture percer un trou a chaque cotés decoupe a la dremel et finition a la lime puis papier de verre

Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyLun 1 Juin - 11:11

pour le lustrage si tu n a pas de lustreuse
article 22 cotton polish
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyLun 1 Juin - 21:33

Ca y est le poussin est sorti de l'œuf !!! cheers
Il craquer sa coquille d'un coup et est sortie tout seul  dfg
Il a des défauts du a une réparation incomplète du moule et à un manque d'uniformité du Gel Coat (encore Suzuki GS850G : Electric Ladyland - Page 5 1226563518 ) mais c'est mon poussins ... je l'aime quand même michael
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04306Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04307Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04308

Après avoir joué au barbier (c'est très LifeStyle en ce moment  bouffon  tty ), ......
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04310Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04312
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04311

......... Cocotte et son Poussin peuvent se retrouver  AJS2
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04309
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04313

Bon c'est bien mignon ça, les Cocottes, les Poussins, la nature bucolique et tout et tout, mais la suite va être nettement plus sanguinolente.
C'est qu'il va bien falloir voir ce que ça donne une fois sul'brélon c'taffaire, et là c'est a coup de disqueuse que ça va ce passer. Guzzz

A suivre merde


Dernière édition par FunkyJackie le Mer 26 Aoû - 13:09, édité 1 fois
Revenir en haut Aller en bas
tom848
Lopette Racer
Lopette Racer
tom848

Nombre de messages : 130
Age : 32
Localisation : escrignelles 45250
Moto(s) : k 100 / ducati streetfighter /fz1
Motard depuis : 2010
Date d'inscription : 24/02/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMar 2 Juin - 5:12

Et bien impeccable tous ça elle rend bien ta piece cop
Revenir en haut Aller en bas
vinzouch
José Racer
José Racer
vinzouch

Nombre de messages : 2186
Age : 34
Localisation : Lille
Moto(s) : XS500, SV650
Motard depuis : 2014
Date d'inscription : 20/12/2011

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyMar 2 Juin - 6:40

ouai, ça me plaît bien ! et la forme est vraiment cool !
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyVen 5 Juin - 19:49

Aujourd'hui est un grand jour, celui que j'attend depuis des années avec impatience mais aussi un peu d'angoisse ! What a Face

Celui qui fait basculer le projet définitivement et irrémédiablement ...

cheers  cheers  cheers LA DÉCOUPE DE LA BOUCLE ARRIÈRE cheers cheers cheers .

On part de ça : une moto triplace affraid
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04316Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04317

Et puis l'inévitable se produit ... RE
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04321Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04322

Résultat de l'ablation
Suzuki GS850G : Electric Ladyland - Page 5 F-SC04328Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04338

Verdict ... Sexy
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04331Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04335

Il y a encore de nombreux ajustements à faire sur la position de la coque et du réservoir (trop gros scratch ) ajuster et boucher les tubes etc ...
Mais je ne regrette pas de m'être lancé dans la fabrication sur mesure de la coque car outre le fait d'avoir découvert les joies de la fibre study, elle s'adapte déjà bien au cadre.
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptySam 9 Jan - 20:47

voici la suite avec la fabrication, l'ajustage et le pointage des supports de coque ... premières soudures pour moi   faible
Les cordons seront fait par des pros !
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04451
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04454

Puis il est temps d'en finir avec le poly en fabriquant la partie arrière de la coque
Un peu de conception 3D et voila de quoi faire le moule
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04569
Les secteurs à assembler
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04570
Le moule en cours de rebouchage
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04661
Le moule fini et ciré
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04664
Gel Coat
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04665
Moulage ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04666
... démoulage
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04667

Cette pièce est bien plus simple et ne nécessite pas autant de préparation que la partie principale de la coque Very Happy mais comme j'aime me faire caguer, je me suis rajouté un gros travail de découpe cheers
Normalement, je râle après Catia, mais là il faut bien avouer qu'elle me rend bien service avec son module "sheet métal design" ... dri
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04668
... la scie à chantourner aussi michael
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04669
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04671
Finitions en cours
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04672
Pièce finie
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04675
Et première mise en place
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04677

Après 1 milliard d'ajustements entre la pièce de fermeture, la coque est les tubes de la boucle arrière tout s'ajuste finalement pas trop mal
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04760
Les deux pièces ont été résinées ensemble et une grille (qui jespère ne fera pas trop Jacky Tuning) fermera l’ouverture permettant ainsi de ventiler le régulateur qui sera placé derrière.

Puis je me suis attaqué a l'un des chapitre les plus redouté : l'électricité affraid
Après mettre longuement familiarisé avec le faisceaux et découvert quelques bidouillages, j'avais déjà fait une passe d'inspection et simplification. Afin de positionner les éléments sur la platine il à fallu mettre tout ce bordel sur la machine et dénouer tout ça. Heureusement que j'avais déniché sur le net les schémas en couleur : aide inestimable TRE  MDR2
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04784
Maintenant, à une ou deux interrogations près, il ne comporte que le strict nécessaire
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04793

J'ai pu donc organiser la platine sous la coque
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04789
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04790
Une batterie type Solise prendra place dans le "U" en alu.

C'est short, mais la coque recouvre bien le tout
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04792

En ce moment je travail sur le support de compteur ...
Revenir en haut Aller en bas
samymostro
Eventreur de Piche
Eventreur de Piche
samymostro

Nombre de messages : 1699
Age : 46
Localisation : Au pied des Gorges de l'Ardèche
Moto(s) : 944 tordu
Motard depuis : Mon 400 FOUR tout chromé !!!!!!!
Date d'inscription : 25/05/2010

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptySam 9 Jan - 20:56

Chouette boulot, la suite cheers
Revenir en haut Aller en bas
vinzouch
José Racer
José Racer
vinzouch

Nombre de messages : 2186
Age : 34
Localisation : Lille
Moto(s) : XS500, SV650
Motard depuis : 2014
Date d'inscription : 20/12/2011

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptySam 9 Jan - 22:05

Yess sympa !

C'est un sacré U que tu nous a mis la pour tenir le feu arriere, le relai de demarreur et la future batterie
Revenir en haut Aller en bas
Hive31
Manxman Racer
Manxman Racer
Hive31

Nombre de messages : 398
Age : 51
Localisation : Toulouse
Moto(s) : Seven Fifty
Motard depuis : 2014
Date d'inscription : 08/04/2015

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyDim 10 Jan - 10:56

[quote="vinzouch"]Yess sympa  !

C'est un sacré U que tu nous a mis la pour tenir le feu arriere, le relai de demarreur et la future batterie[/quote

En fait le Régulateur-Rectifieur d'une moto fonctionne avec dedans des limiteurs de tensions. Lorsque tu ne tires pas de courant, et que ton alernateur tourne vite, alors l'excès d'énergie est dissipé en chaleur dans le régulateur. Il dissipe majoritairement via sa semelle, et non ses ailettes.
Du coup il faut une masse métallique pour répartir et conduire la chaleur.

Ces moulages sont un travail très sympa. Bravo FunkyJackie pour la motivation et patience !
Pour la batterie, je suis pas convaincu par Solise. Il est impératif d'avoir une protection supplémentaire autour. Si Ballistic, Shorai, EarthX, Antigravity et autres utilisent des coques, c'est vraiment justifié. Dans tous les cas, il faut avoir une couche d'un matériaux amortissant entre la batterie et son alvéole. Si tu peux, une feuille de nitrile de 2mm. (matériau increvable et anti feu). Solise aurait du mettre une 2ème gaine thermo avec des plaques amortissantes entre les couches.
Tu es dans quel coin ?




Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyDim 17 Jan - 23:10

Merci Hive pour ces conseils avisés concernant les minis batteries. Le logement est prévu pour une Solise mais si l'une de celles que tu cites rentre, pourquoi pas jouer la sécurité de mon appareil reproducteur. Very Happy

Au menu du Week-End c'était support de compteur.
Après avoir dessiné tout ça sur Catia, j'attaque avec une séance de découpage, pointage ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04795
... perçage
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04797

Création d'un outil en mode "je me débrouille avec ce que j'ai" pour lisser les dents ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04799
... et ça marche !
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04800

Je m'occupe ensuite du tube. Je colle le développé de la forme que je cherche à avoir...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04801
... puis le découpe
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04804

Voila les résultas ...
la pièce ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04806
... la main ... Mode Rambo : on :"Dés fois , c'est la féraille qui gagne ... oooooooohhhhhhaaaaaaaa" Mode Rambo : off
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04807

Ensuite, réduction du diamètre du disque du compteur.
La pièce est centrée sur la partie non filetée d'une vis M6, puis un empilement de rondelles permet de la serrer enfin tout est inséré dans le mandrin d'une perceuse fixée à l'étau Suzuki GS850G : Electric Ladyland - Page 5 1226563518
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04828
Ca roule !
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04829
Puis avec une lime ou une rappe je fait chuter le diamètre.
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04831Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04833Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04835
Il ne reste plus qu'a supprimer le marquage au papier de plus en plus fin
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04840

Le premier essais n'étant pas concluant, il a fallu que je modifie le design du support
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04842
Cette fois j'avais des meules à mettre sur la perceuse
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04843

Après avoir ajusté les pièces entre elles, je fige leur position au pistolet à colle  What a Face
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04844
puis je les soudes entre elles (deuxième fois pour moi) Suzuki GS850G : Electric Ladyland - Page 5 1226563518
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04845Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04847

Après l'avoir présenté sur la moto et décidé de sa hauteur, il est temps d'inventer le premier montage de soudure du siècle AJS2
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04848
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04850

Puis pour la pose des goussets ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04854
... l'invention du deuxième haha
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04856Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04857

Ok, je sais, tout un Week-End pour une pièce que j'aurai pu raquer 20€ compteur compris ... oué mais bon, là c'est pas pareil ... CM
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04858
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04859
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04860

Je vais faire faire les soudures définitives par des gens qui savent.
Il restera à faire un nouveau fond de compteur, éclairer tout ça, poser les voyants de pression d'huile et de point mort et fixer la vitre.  shame

Tout c'est plutôt bien passé ... jusqu'aux toutes dernières soudures du Week-end ... j'avais oublié que cette tôle était plus fine que les copines donc je n'ai pas modifié le réglage du poste pjp
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04861
les trous ça fait Racing ... non ? ml,
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyJeu 25 Fév - 22:14

Salut !

en ce moment je m'occupe du post de conduite et je me suis aperçu que la position du maître cylindre était pas top (trop d'angle vers l'avant) ...
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04893

... alors qu'il devrait être plutôt comme ça non ???
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04895

D'après vous, est-ce que le montage de la première photo est convenable ou est-ce que je doit trouver un MC avec bocal déporté comme sur la deuxième photo ?

D'après le revue technique le diamètre du maître cylindre fait 15.83.
Si je doit le changer, il y a t-il un intérêt à mettre plus gros si je ne change pas les étriers ?

Beaucoup de questions ... merci pour vos réponses Wink
Revenir en haut Aller en bas
Booz
Mr. Horsepower !
Mr. Horsepower !
Booz

Nombre de messages : 9999
Age : 22
Localisation : 13
Moto(s) : pfffffff...
Motard depuis : Mo...quoi ?
Date d'inscription : 07/08/2007

Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyJeu 25 Fév - 22:36

Suspect Heu... C'est pas l'aspect esthétique qui définit la position de tes leviers, c'est plutôt le bien être de celui qui a le cul sur la moto, donc tant que t'auras pas essayé tu pourras pas connaitre leurs positions exactes...
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptyJeu 25 Fév - 23:02

Le levier est bien réglé en fonction de ma position Booz, mes questions ne sont pas d'ordre esthétique.
Le fait que le bocal soit très incliné me préoccupe car je pense qu'il risque de déjauger ... mais j'ai peut être tort.
Revenir en haut Aller en bas
Invité
Invité
avatar


Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 EmptySam 19 Mar - 22:36

Pour résoudre mon problème de bocal de MC de frein, j'en ai acheté un de GSXR, mais il m'a fallu créer le support de bocal.

Comme d'hab, Catia ma pire ennemie durant la semaine devient mon meilleur allié le week-end venu.
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04927
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04929
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04930
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04932
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04933
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04934
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04935
Suzuki GS850G : Electric Ladyland - Page 5 F-DSC04936
Revenir en haut Aller en bas
Contenu sponsorisé




Suzuki GS850G : Electric Ladyland - Page 5 Empty
MessageSujet: Re: Suzuki GS850G : Electric Ladyland   Suzuki GS850G : Electric Ladyland - Page 5 Empty

Revenir en haut Aller en bas

Suzuki GS850G : Electric Ladyland
Revenir en haut
Page 5 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5
 Sujets similaires
-
» Folding Electric Car
» Suzuki AN 400 K7 - 3500 €
» Vends Suzuki UH 125 Burgman de 2010 - 1640 km
» L'élève Suzuki
» [VENDU] SUZUKI BURGMAN 650 EXECUTIVE PACK WINTER

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CAFE RACER CLUB :: MECANICAGE :: Modifs et transformations-
Sauter vers:
