 Question pour ceux qui connaissent un peu les roues rayons

Aller en bas
5 participants
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 11:07

Je dessine des flasques pour passer mes batons en rayons et je me pose une question :

je n'ai pas de jante rayon sous les yeux et je me demandais si je pouvais me referer à ce schèma trouvé sur le net ?
Moi, je suis en 40 trous mais je suppose que ça ne change rien !?

Question pour ceux qui connaissent un peu les roues rayons Rayonn10
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 11:26

tu as deja tes jantes ? 40 trous ?

sinon un conseil, le rayonnage, fais le faire.... Wink
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 11:35

Oui, j'ai les jantes 40 trous et voici le schéma que j'ai fais ( pour Matt_92 : different du precedent )

les trous pour les rayons de 4mm sont de 4,2mm
Ils y en a 20 par flasques, par rapport à l'axe horizontal de la flasque, ceux de la 1eres ont un angle de 8° et ceux de la seconde 16°

Question pour ceux qui connaissent un peu les roues rayons Flasqu14

c'est bon comme ça d'après vous ?
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 11:39

Voilà de quoi lire et te renseigner un peu ptéte... Wink

https://www.caferacerclub.org/t31670-rayonnage-rayons-sur-mesure-etc-la-roue-provencale?highlight=rayonnage

https://www.caferacerclub.org/t28409-rayonnage?highlight=rayonnage

et un plus technique peut être:

http://www.webazar.org/xt500/rayonnage.php
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 12:06


Pourquoi 40 trous ? T'as déjà les cerclages ?

36 trous, les cerclages " courants " suffisent amplement pour un 500 VTE.... scratch

Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 12:10

36 trous, toutes les motos quasiment.
40 trous, harley, bmw

Le rayonnage tu peu le faire, patience est de mise...
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 14:12

j'ai acheté une jante 40 trous parce que je l'ai trouvé pas chere !!

Sinon ça ne repond pas bien à ma question tout ça malheureusement scratch
je ne suis pas encore à la phase de rayonnage mais à celle de la fabrication des flasques qui vont les tenir.
Il me faudrait une bonne âme qui ai une roue 40 rayons et qui me dise comment c'est traficoté le truc ...
Je ne sais pas si il faut que les trous soient "en face" ou si il sont en quinconce (comme sur le croquis)
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 17:20

si t'as une jante, j'vois pas ce que tu veut de plus ?
Revenir en haut Aller en bas
The Thing
Administrateur
Administrateur
The Thing

Nombre de messages : 21285
Age : 59
Localisation : 13
Moto(s) : - GUZZI LM4 Café Racer - Fat Boy HD 1340 - BMW R75/5 Arcueil Motor 1972 - R1200RT -
Motard depuis : 1976
Date d'inscription : 28/11/2007

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 18:21

hot import a écrit:

40 trous, harley, bmw

Et Honda pour certains modèles, et Guzzi et Ducati..... dde

_________________
"Ouvl chéli, c'est l'amoul qui flappe à ta polte je te plomets de faile beaucoup de bien à ton Bangala" extrait du seul roman autobiographique pas encore écrit par Motor'S, chapitre "l'amour des Africaines pour les sous marins les marins saouls....  Razz
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyMer 29 Oct - 19:39

j'viens de regarder sur un moyeu de CB Four, et bien c'est même pas un truc du style 16/8 mais plutôt dans le genre 16/5...
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyJeu 30 Oct - 11:59

merci à toi d'avoir pris le temps de regarder !

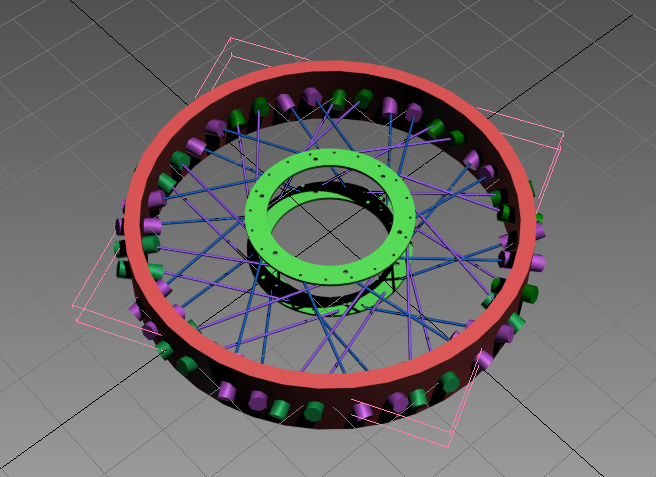

j'ai essayé d'étudier ma question avec une photo approximative sur le web et en refaisant le rayonnage en 3D.
A priori ça à l'air de coller avec du 16/8...
Si un cador du rayon passe par ici, j'aimerais bien être rassuré quand même !

Question pour ceux qui connaissent un peu les roues rayons Rayonn10
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyJeu 30 Oct - 19:53

et le moyeu c'est quoi en fait ? comment tu fait ?
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyJeu 30 Oct - 20:07

moyeux genre CX500
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 6:24

le moyeu c'est celui d'origine d'un VTE 500
L'idée c'est de fabriquer les flasques "rayons" pour remplacer les batons qui sont dessus
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:11

Ok, et comment tu fixe les flasques ?. Pourquoi ne pas trouver un moyeu special rayons ? Voir des roues completes ? C est plus simple, non ?
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:17

parce qu'il a un cardan..... alors non c'est pas plus simple...
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:19

un début de réponse ici, sauf que tu compliques la chose a prendre du 40 trous...

Question pour ceux qui connaissent un peu les roues rayons Spokes
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:22

azard a écrit:
le moyeu c'est celui d'origine d'un VTE 500
L'idée c'est de fabriquer les flasques "rayons" pour remplacer les batons qui sont dessus

hello ton idee de flasque je l'ai deja vu sur une moto et s'est sympa en effet , si jamai tu te lance la dedans et que tu vendrai les flasques je serai preneur Wink

http://www.hondacx.com/viewtopic.php?t=3255&postdays=0&postorder=asc&highlight=roue+rayons&start=0
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:23

Matt_92 a écrit:
un début de réponse ici, sauf que tu compliques la chose a prendre du 40 trous...

Question pour ceux qui connaissent un peu les roues rayons Spokes

matt t'a d'autre photo ou details sur cette piece ?
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:29

Mick 66 ton lien repond à ma question merci !!!! je suis en pleine etude de prix, si je trouve, je te dis !
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:36

ta jante en 40 trous, c'est la roue avant ou arrière ? quelle dimension ?
Revenir en haut Aller en bas
Matt_92
Mr. Horsepower !
Mr. Horsepower !
Matt_92

Nombre de messages : 8860
Age : 40
Localisation : Dans ton C.. au fond à droite !
Moto(s) : un gros Scootaire !
Motard depuis : 2000
Date d'inscription : 25/10/2011

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 12:37

http://motosynthesis.blogspot.fr/p/products.html
Revenir en haut Aller en bas
azard
Lopette Racer
Lopette Racer
azard

Nombre de messages : 86
Age : 49
Localisation : clermont
Moto(s) : 500 vte
Motard depuis : toujours ?
Date d'inscription : 11/08/2014

Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptyVen 31 Oct - 15:40

merci pour le lien.

Du coup la question que je me pose maintenant c'est le métal à choisir ! inox, acier, aluminium ? qu'est ce que vous choisiriez vous ? Sur MotoSynthesis c'est de l'acier si j'ai bien compris... c'est moins chere et peut être tout aussi bien non ?
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptySam 1 Nov - 10:13

le mec vend sa modif 130$ piece  , ca ferai 260$ juste pour les platines et faut rajouter les rayons et les cercles ca pique un peu du coup la

si qq maitrise les logiciels de dessins , ils pourraient peu etre nous sortir une piece avec les cotes qu'on pourrai limite faire chacun
Revenir en haut Aller en bas
Invité
Invité
avatar


Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons EmptySam 1 Nov - 10:26

azard a écrit:
merci pour le lien.

Du coup la question que je me pose maintenant c'est le métal à choisir ! inox, acier, aluminium ? qu'est ce que vous choisiriez vous ? Sur MotoSynthesis c'est de l'acier si j'ai bien compris... c'est moins chere et peut être tout aussi bien non ?

inox et alu s'est peu etre un peu mou pour ce genre de modif non ? après les poids on s'en fou un peu Twisted Evil

en tout cas si tu nous sors des pieces (moins here que lui Embarassed ) je serai preneur BMW
Revenir en haut Aller en bas
Contenu sponsorisé




Question pour ceux qui connaissent un peu les roues rayons Empty
MessageSujet: Re: Question pour ceux qui connaissent un peu les roues rayons   Question pour ceux qui connaissent un peu les roues rayons Empty

Revenir en haut Aller en bas

Question pour ceux qui connaissent un peu les roues rayons
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Question pour ceux qui connaissent le coin de Sorel
» pour ceux qui ne le connaisse pas!!!!
» Pour ceux qui auraient envie d'aventure......
» Pour ceux qui n'aiment ni le froid ni la pluie
» Pour ceux que ça intéresse,un célèbre site connu des pêcheurs

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CAFE RACER CLUB :: MECANICAGE :: Modifs et transformations-
Sauter vers:
