Auteur | Message |
---|
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:33 | |
| - Gentleman Rider a écrit:
- C'est le châssis de la Vun, il y'a un 650 Rotax dessus
Banal banal... peu de motos on un treillis sur 4 belles platines en alu usinés ! Il y'a une traverse qui passe au dessus du moteur et sur laquelle est fixé le moulin également. Mais je te rejoints sur le fait que ce n'est pas évident à faire pour le bricolo même très bon. Il y'a du travail pour sortir ça ! ah ben voila le fameux Rotax 650 avec ses fixations qui vont bien... la comportement d'une bécane est directement lié aux point d'ancrage châssis/moteur... ce sont ceux la qui vont induire le passage des tubes/triangulations/renforts,etc... et le poids sera en consequence de tout ca... Banal, banal.... euuuuuuuuuuuuuh si, enfin du moins de le concept et la geometrie, l'usinage c'est du "tuning industriel" et le treillis c'est pour les boites qui ne peuvent pas investir dans du moulage sous pression d'alliage, ou si c'est une image de marque (je pense a Ducati... qui commencent a passer sur du moulage sous pression depuis qu'ils marchent de + en +).
Dernière édition par Matt_92 le Sam 29 Nov - 9:40, édité 1 fois | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:39 | |
| Blanc : Acier Orange : Alu ah oui j'me fixe aussi une contrainte rationnalisation des tubes et toles, Acier Ø50x2 et tole de 8mm, Alu Ø20x3 et tole de 4mm... ...je suis deja a 3.8kg, mais j'ai une colonne en béton armée, pas de saucisson
Dernière édition par Matt_92 le Dim 30 Nov - 10:15, édité 1 fois | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:46 | |
| KTM, MV, BMW ou même Suzuki avec la Gladius utilisent le treillis tubulaire, c'est bourré d'avantages !! Le premier étant de faire un cadre plus fin bien sur. Si l'on voit autant de poutre apparente sur les Jap' c'est aussi pour des raisons industriels, en grande série c'est plus simple et plus économique de mouler en série plutôt que faire couper du tube, cintrer et assembler. Les treillis, de part les faibles espaces entre les tubes sont difficilement soudable par un robot, de nombreuses soudures doivent être réalisée à la main par l'homme. Chez Ducat' ou même chez H-D ce sont des mecs qui les font au Mag. | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:50 | |
| - Gentleman Rider a écrit:
- KTM, MV, BMW ou même Suzuki avec la Gladius utilisent le treillis tubulaire, c'est bourré d'avantages !! Le premier étant de faire un cadre plus fin bien sur. Si l'on voit autant de poutre apparente sur les Jap' c'est aussi pour des raisons industriels, en grande série c'est plus simple et plus économique de mouler en série plutôt que faire couper du tube, cintrer et assembler. Les treillis, de part les faibles espaces entre les tubes sont difficilement soudable par un robot, de nombreuses soudures doivent être réalisée à la main par l'homme. Chez Ducat' ou même chez H-D ce sont des mecs qui les font au Mag.
GR..... c'est marketing tout ca.... c'est business tout ca !! | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:52 | |
| La cadre en alu moulé à la louche ? Carrément, pur process industriel ! | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011

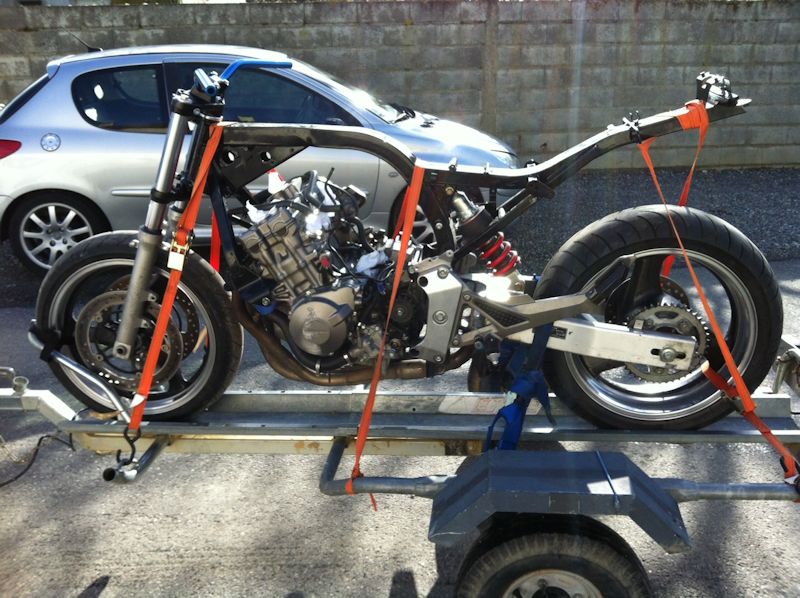

| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:55 | |
| tiens agad' ca, quand ce qui n'est pas visible est réduit a sa + simple essssspression... pas de treillis et de blabla... c'est direct, fonctionnel et mécanique !! je suis ban de ce type de philosophie de conception !! il n'y a de la matiere que la ou il doit y en avoir... Hornet 600 de 98 | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 9:58 | |
| GR, tu sais qu'elle est la fonction principale d'un cadre de moto ? | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 10:02 | |
| On dira qu'elle répond à son cahier des charges, pour un roadster de très grande série, simple esthétiquement et pas chère à fabriquer ( moins de 2000 € l'unité en coût de reviens ) Mécaniquement, pour l'efficacité pure ( ce qui n'est pas demandé à la Hornet ) le cadre est loin d'être au top, la liaison BO/Colonne est trop indirect. C'est pour ça qu'en sportive le périmétrique est privilégié, pour que cette liaison soit la plus direct possible. C'est toujours une affaire de compromis, surtout avec la grande série ! | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 10:06 | |
| - Matt_92 a écrit:
- GR, tu sais qu'elle est la fonction principale d'un cadre de moto ?
Relier les éléments entre eux, assurer une rigidité contrôlée, assurer la transmission d'effort d'un point à un autre... Un cadre assure plusieurs fonction et répond à plusieurs critère selon l'utilisation. Impossible de répondre à une question pareille Quand tu vois qu'en GP, le type d'acier utilisé et la conception du cadre diffèrent selon le type de pneu utilisé... je te laisse imaginer le panel de possibilité ! | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 10:50 | |
| - Gentleman Rider a écrit:
- Matt_92 a écrit:
- GR, tu sais qu'elle est la fonction principale d'un cadre de moto ?
Relier les éléments entre eux, assurer une rigidité contrôlée, assurer la transmission d'effort d'un point à un autre... Un cadre assure plusieurs fonction et répond à plusieurs critère selon l'utilisation. Impossible de répondre à une question pareille
Quand tu vois qu'en GP, le type d'acier utilisé et la conception du cadre diffèrent selon le type de pneu utilisé... je te laisse imaginer le panel de possibilité ! ah bon ?? ...sont pas encore au cadre carbone ?? la fonction principale d'un cadre c'est "juste" de relier ta moto a ta fourche... le reste est secondaire et on peut très bien s'en passer !! Ducati commence tout juste a le comprendre, le moteur remplit pleinement la fonction cadre "secondaire". Ca faisait un bon nombre d’années que je m'etais posé la question sur la réelle fonction cadre, Ducati l'a fait un moteur ca sert a quoi ? a motoriser tu vas me dire lol... ben ça sert aussi de cadre !! ..ou comment gagner un peu de pognon sur les couts de revient !! c'est strictement la même chose pour la Panigale mais en moulé... l'amortisseur est fixé aussi directement sur le moteur ! c'est comme les voitures, avant t'as avais un chassis et une carrosserie, maintenant il n/y a plus qu'un "chasserie" | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:09 | |
| - Gentleman Rider a écrit:
- On dira qu'elle répond à son cahier des charges, pour un roadster de très grande série, simple esthétiquement et pas chère à fabriquer ( moins de 2000 € l'unité en coût de reviens )
Mécaniquement, pour l'efficacité pure ( ce qui n'est pas demandé à la Hornet ) le cadre est loin d'être au top, la liaison BO/Colonne est trop indirect. C'est pour ça qu'en sportive le périmétrique est privilégié, pour que cette liaison soit la plus direct possible.
C'est toujours une affaire de compromis, surtout avec la grande série ! y a une rampe de carbu a passer + boite air (pour le cas du Hornet)... pour moi il ne lui manque juste un point de fixation sur le haut du moteur... le perimetrique, c'est la technologie de pointe au niveau du marketing, ca colle parfaitement a l'image de la sportive... et en + c'est moins cher qu'un tubulaire.. mais perso (et ca ne regarde que moi) je trouve pas que ce soit le meilleur compromis... l'exemple de la Panigale.... | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:18 | |
| Ducat'... Et les autres, il le font ??? Pour parler de Ducat' puisqu'ils t'inspirent, Pierobon, qui conçoit et fabrique les cadres pour Ducati en compétition s'arrache désormais les cheveux à sortir un cadre tubulaire pour remplacer le carbone de la Panigale, toujours pour la compétition. Et miracle, il est en acier et redescend jusqu'au BO. Le moteur seul n'arrive pas à assurer une rigidité contrôlée ( compromis de souplesse et de rigidité selon l'utilisations, l'amortissement, la piste et les pneumatiques ) Intégrer au moteur les fonctions d'un cadre c'est bien trop de contrainte au développement, ça va à l'encontre de ce qu'ils font depuis des années à savoir réduire le volume des moteurs, les rendre toujours plus compact. Le reste, la Panigale de série, c'est du marketing, vendre du technologique et du révolutionnaire Autre exemple, Lazareth a fabriqué plusieurs moto sans vrai cadre, sa V800 ou sa Wildstrar 1600. Ce ne sont que des vitrines de savoir faire en conception et design, des figures de style. Les motos roulent comme toujours avec lui mais il reconnait qu'elle ne feront pas 30.000 bornes ou de la piste, ça cassera avant. En motocross aussi désormais les cadres font une liaison direct entre l'axe de BO et la colonne de direction via un cadre périmétrique, c'est à l'heure d'aujourd'hui ce qu'il y'a de plus efficace. | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:35 | |
| | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:42 | |
| - Matt_92 a écrit:
- Gentleman Rider a écrit:
- Ducat'... Et les autres, il le font ???
Pour parler de Ducat' puisqu'ils t'inspirent, Pierobon, qui conçoit et fabrique les cadres pour Ducati en compétition s'arrache désormais les cheveux à sortir un cadre tubulaire pour remplacer le carbone de la Panigale, toujours pour la compétition. Et miracle, il est en acier et redescend jusqu'au BO.
mais c'est son business aussi de faire des cadres a ce Monsieur... alors comme il ne fait que du tubulaire, il en va de soi que pour la Panigale il a fait un tubulaire... apres il a une boutique a faire tourner le Monsieur, c'est normal que le tubulaire soit mieux......... (ceci dit, il travaille propre la gonz )
Bon mon GR, j'me casse a Singapore controler la fabrication de gros machins trucs de 20T que j'ai dessiné et qui n'ont pas le droit d'esssssploser... !!
A la tienne Pierobon ne fait pas que du tubulaire acier, il bosse aussi l'alu. C'est d'ailleurs lui qui fabrique le bras oscillant banane en alu qui est proposé en option sur la Vun Pour Ducati, il a un contrat sur les pièces compétition, et doit répondre à un cahier des charges basé sur l'efficacité et les résultats. j'ai eu la chance de rencontrer ce monsieur quand je travaillais avec CR&S, c'est un obsédé de la performance ! Bon séjour à Singapore !! Paraît qu'il y'a de belles meufs la bas Et sinon tu fais quoi de beau qui fait 20 T ? | |
|
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:48 | |
| | |
|
| |
Buell-LN Post-Trepannation Racer
Nombre de messages : 1262 Age : 63 Localisation : Bourgogne Moto(s) : Buell S1 Motard depuis : depuis le millénaire précédent Date d'inscription : 20/10/2007
| |
| |
CoupSoud DeadMeat Racer
Nombre de messages : 5718 Age : 35 Localisation : 83 Moto(s) : tu peux pas test. Motard depuis : moi on m'a juste dit de v'nir ! Date d'inscription : 06/09/2010
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 11:59 | |
| développes au lieu de chier dans la colle..... | |
|
| |
Buell-LN Post-Trepannation Racer
Nombre de messages : 1262 Age : 63 Localisation : Bourgogne Moto(s) : Buell S1 Motard depuis : depuis le millénaire précédent Date d'inscription : 20/10/2007
| |
| |
Gentleman Rider Artex Racer. A la tienne !
Nombre de messages : 14552 Age : 40 Localisation : Au nord d'Avignon Moto(s) : 135 Kgs de bonheur Motard depuis : Jamais, les motards sont tous des tapettes Date d'inscription : 29/11/2011
| |
| |
CoupSoud DeadMeat Racer
Nombre de messages : 5718 Age : 35 Localisation : 83 Moto(s) : tu peux pas test. Motard depuis : moi on m'a juste dit de v'nir ! Date d'inscription : 06/09/2010
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 15:50 | |
| - CoupSoud a écrit:
- En Alu ? Nan très faisable..... Un treilli kivabien ça le fait
Je testerai un truc à ta place.... Tu connais la particularité du châssis de la Porsche 917 ? http://fr.wikipedia.org/wiki/Porsche_917 | |
|
| |
Buell-LN Post-Trepannation Racer
Nombre de messages : 1262 Age : 63 Localisation : Bourgogne Moto(s) : Buell S1 Motard depuis : depuis le millénaire précédent Date d'inscription : 20/10/2007
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 17:14 | |
| | |
|
| |
CoupSoud DeadMeat Racer
Nombre de messages : 5718 Age : 35 Localisation : 83 Moto(s) : tu peux pas test. Motard depuis : moi on m'a juste dit de v'nir ! Date d'inscription : 06/09/2010
| Sujet: Re: LC4 640 Racer... en 3D !! Sam 29 Nov - 17:47 | |
| | |
|
| |
Matt_92 Mr. Horsepower !
Nombre de messages : 8860 Age : 43 Localisation : Dans ton C.. au fond à droite ! Moto(s) : un gros Scootaire ! Motard depuis : 2000 Date d'inscription : 25/10/2011
| Sujet: Re: LC4 640 Racer... en 3D !! Dim 30 Nov - 14:45 | |
| 7.7 kg, il me manque l'assise et le BO, je pense être a 13kg au final... | |
|
| |
Buell-LN Post-Trepannation Racer
Nombre de messages : 1262 Age : 63 Localisation : Bourgogne Moto(s) : Buell S1 Motard depuis : depuis le millénaire précédent Date d'inscription : 20/10/2007
| Sujet: Re: LC4 640 Racer... en 3D !! Dim 30 Nov - 17:06 | |
| Pour revenir sur ton angle de chasse, ça te donne combien en valeur de chasse en statique ?
Et ta ligne d'échappement, où comptes-tu la faire passer ?
| |
|
| |
