thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyJeu 23 Avr - 16:45

J'ai trouvé le plan de cette burette sur internet, un Suisse si je me rappel bien,
le plan de la valve dans la burette faite à la fraiseuse:

Harton - Page 2 Jj10
Revenir en haut Aller en bas
kikekoka
Elvis Racer
Elvis Racer
kikekoka


Nombre de messages : 3828
Age : 60
Localisation : Cannes (06)
Moto(s) : KTM 530/900cc/Pantah/888/Multiprout/750H2/400YZ/125 GN
Motard depuis : Ouuuffff!!
Date d'inscription : 17/09/2008

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyJeu 23 Avr - 16:48

C'est con ,j'ai pas de fraiseuse...😢
Mais merci quand même...😉
Revenir en haut Aller en bas
CoupSoud
DeadMeat Racer
DeadMeat Racer
CoupSoud


Nombre de messages : 5719
Age : 35
Localisation : 83
Moto(s) : tu peux pas test.
Motard depuis : moi on m'a juste dit de v'nir !
Date d'inscription : 06/09/2010

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyJeu 23 Avr - 18:20

T'aurais pu faire l'effort d'acheter celle de ton pote à prix cadeau quand même...





















dde
Revenir en haut Aller en bas
https://www.arweld-motorsport.fr/
Dimitri2517
Feignasse Racer
Dimitri2517


Nombre de messages : 21
Age : 43
Localisation : Montbéliard
Moto(s) : 900 Mostro
Motard depuis : 1981
Date d'inscription : 18/09/2012

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyJeu 23 Avr - 20:00

kikekoka a écrit:
Rhooo, c'est beau....et la burette, j'en parle meme pas!!😍😍
video de la réalisation sur youtube si tu cherches un peu cheers
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptySam 2 Mai - 12:47

On avance sur la peinture du réservoir fibre type lyta manx "short circuit 3 gallons"
position des filets et logo avec de l'adhésif pour définir l'emplacement, tout sera fait en peinture par la suite:
Harton - Page 2 Img_2010

Harton - Page 2 Img_2011

Harton - Page 2 Img_2012

Harton - Page 2 Img_2013

Harton - Page 2 Img_2014
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptySam 2 Mai - 12:57

Peinture des liserets et logo:

Harton - Page 2 Img_2015

Harton - Page 2 Img_2016

Harton - Page 2 Img_2017

Harton - Page 2 Img_2018

Peinture du fond:

Harton - Page 2 Img_2019

retrais des pochoirs:

Harton - Page 2 Img_2020

application du vernis deux couches:

Harton - Page 2 Img_2022
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptySam 2 Mai - 13:05

J'ai oublié les photos du bouchons de réservoir :

Harton - Page 2 Img_2023

Harton - Page 2 Img_2024

Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:31

Je déplace ce sujet qui n'était pas dans la bonne rubrique:

Je me suis lancé dans la construction d'un Harton depuis cet été et je profite du confinement pour avancer.

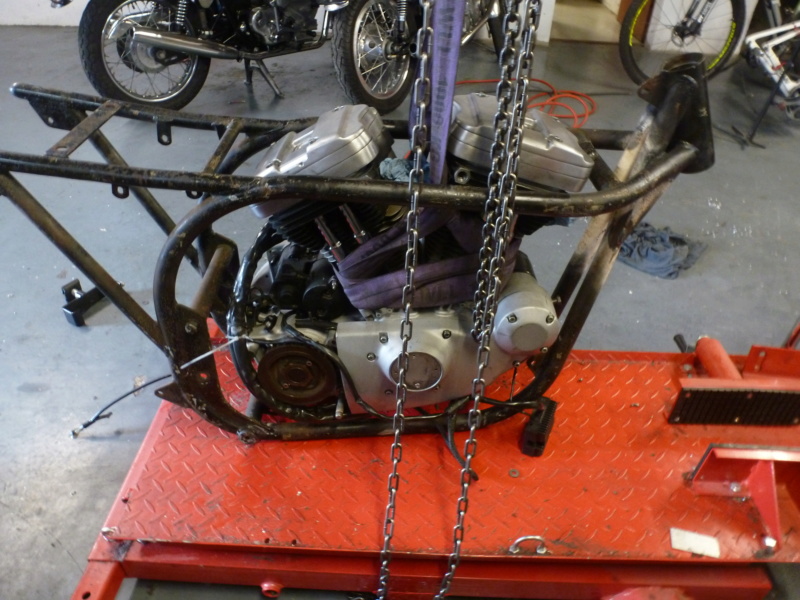

Cadre Featherbed Norton 88/99 et moteur Buell X1 ca rentre au chausse pied

Harton - Page 2 P1080110

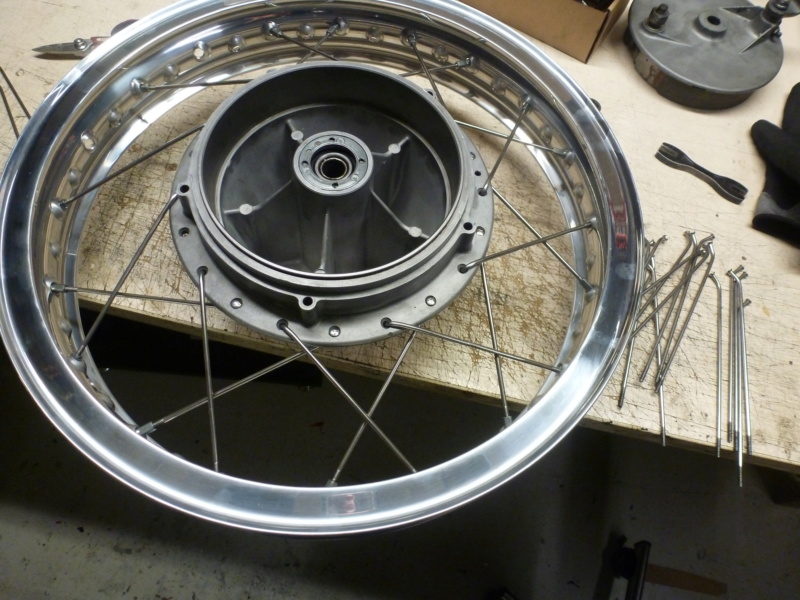

remise en état d'un Roadholder et d'un tambour TZ et té John Tickle:

Harton - Page 2 P1080011
Harton - Page 2 P1080012
Harton - Page 2 P1080112

Les deux roues seront équipées de jantes alu en 18" et rayon inox
pour la roue arrière ce sera un moyeux conique bien connu montée sur les Triumph et BSA

Harton - Page 2 P1080113

Le montage a blanc avec les pattes de fixation moteur /cadre faites sur mesure

Harton - Page 2 P1080111


Dernière édition par thierry33 le Dim 3 Mai - 9:40, édité 1 fois
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:33

Le moteur Buell X1 injection d'origine est passé en carbu avec pose d'un allumage Dyna, transmition à chaine avec remplacement de la poulie par un pigon, allignement moteur, puis fabrication des pattes d'encrage moteur. Le montage à blanc continue voila en gros ce que cela va donner avec le réservoir de ma Triton:
Harton - Page 2 Img_1410
Harton - Page 2 Copie_11
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:39

fabrication d'un reservoir en fibre sur base Lyta, le fond:

Harton - Page 2 Img_1411

Harton - Page 2 Img_1412

Harton - Page 2 Img_1413

perçage et renfort en inox pour durite d'essence, le robinet sera fixé plus loin sur la durite:

Harton - Page 2 Img_1415

Harton - Page 2 Img_1416

les deux pièces seront soudées au TIG

Harton - Page 2 Img_1414

Harton - Page 2 0710

Harton - Page 2 0810

Harton - Page 2 0910

Harton - Page 2 1110

Le réservoir est actuellement en peinture

L'allignement et fixation moteur sont faits,  place au démontage pour peinture du cadre. Le cadre est passé au marbre (il etait legerment enfoncé):



Harton - Page 2 Img_2025

Harton - Page 2 Img_2026


Peinture Polyuréthane de type industrielle de très bonne qualité, beaucoup plus brillante qu'un thermolaquage et quasi aussi solide, je prefère ce fini.

Harton - Page 2 Img_0111

Harton - Page 2 Img_0110
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:44

montage du moteur dans le cadre:

Harton - Page 2 Img_1521

beaucoup de pièces faites maison taillées masse, les commandes reculées:

Harton - Page 2 Img_1511
Harton - Page 2 Img_1512

les paliers bronze pour les commandes reculées:

Harton - Page 2 Img_1513
Harton - Page 2 Img_1514
Harton - Page 2 Img_1519
Harton - Page 2 Img_1619

Le selecteur terminé avec son graisseur pour le palier,

Harton - Page 2 Img_1624

coté pédale de frein avec graisseur et rivets alu pour la pédale. Pratiquement toute la visserie est taillée masse dans de l'Inox classe 80 :

Harton - Page 2 Img_1535

Quelques détails de pièces taillées masse et faites maison:
régalge du frein arrière:

Harton - Page 2 Img_1534

réglage des câbles du frein avant:

Harton - Page 2 Img_1553

tendeur de chaine:

Harton - Page 2 Img_1531

Fixations moteurs avant et arrière:

Harton - Page 2 Img_1533
Harton - Page 2 Img_1545

molette de réglage du frein de direction:

Harton - Page 2 Img_1541

le frein de direction avec ses deux disques bronze:

Harton - Page 2 Img_1543

Les comodos de Suzuki T500:

Harton - Page 2 Img_1540
Harton - Page 2 Img_1539

Le carbu S&S surper E avec son filtre:

Harton - Page 2 Img_1548
Harton - Page 2 Img_1547

construction du faisceau:

Harton - Page 2 Img_1529
Harton - Page 2 Img_1527
Harton - Page 2 Img_1528
Harton - Page 2 Img_1526

faisceau terminé:

Harton - Page 2 Img_1536

reste plus qu'à raccorder:

Harton - Page 2 Img_1537

La poignée de frein (GT 750):

Harton - Page 2 Img_1538

Voici ou j'en suis aujourd'hui, j'attends quelques pièces manquantes: les compteurs, les clignotants, le contacteur de feux stop, la batterie, le nieman et la plaque feu arrière. le réservoir et les gardes boues sont en peintures. Le moteur à 17000km et je n'ai rien fait dessus à par le passer en carbu et à chaine. Reste plus grand chose
à faire mais faut attendre les pièces maintenant:

Harton - Page 2 Img_1552
Harton - Page 2 Img_1610
Harton - Page 2 Img_1611
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:52

On avance sur le réservoir fibre fait maison par le frangin c'est son taff, collage du bochon fait au tour:

Harton - Page 2 Img_2024
Harton - Page 2 Img_2023

On avance sur la suite de la peinture toujours faite par mon frangin, je peux donner ces coordonnées en MP pour ceux qui le souhaites, il est en Dordogne, fait peinture moto et fabrication de réservoir sur mesures )

réservoir fibre type lyta  manx "short circuit 3 gallons"

position des filets et logo avec de l'adhésif pour définir l'emplacement, tout sera fait en peinture par la suite:
Harton - Page 2 Img_2010

Harton - Page 2 Img_2011

Harton - Page 2 Img_2012

Harton - Page 2 Img_2013

Harton - Page 2 Img_2014
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 9:56

La peinture du réservoir chez mon frangin (c'est pratique d'avoir ça dans la famille), je ne sais pas si on peut faire de la pub alors je peux donner ses coordonnées en MP, c'est un pro peinture et fabrication réservoir fibre sur mesure.

Peinture des liserets et logo:

Harton - Page 2 Img_2015

Harton - Page 2 Img_2016

Harton - Page 2 Img_2017

Harton - Page 2 Img_2018

Peinture du fond:

Harton - Page 2 Img_2019

retrais des pochoirs:

Harton - Page 2 Img_2020

application du vernis deux couches:

Harton - Page 2 Img_2022
Revenir en haut Aller en bas
kikekoka
Elvis Racer
Elvis Racer
kikekoka


Nombre de messages : 3828
Age : 60
Localisation : Cannes (06)
Moto(s) : KTM 530/900cc/Pantah/888/Multiprout/750H2/400YZ/125 GN
Motard depuis : Ouuuffff!!
Date d'inscription : 17/09/2008

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 10:29

Bein vu le boulot qu'il fait....tu peux laaaargement filer ses coordonnées en public...😉

👍👍
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 11:55

Le pros qui fait la peinture et reservoir sur mesure (mon frangin quoi) : #rb_carbon

Revenir en haut Aller en bas
Julien Morel
Post-Trepannation Racer
Post-Trepannation Racer
Julien Morel


Nombre de messages : 1299
Age : 49
Localisation : Albias (82)
Moto(s) : Guzzi LM3, GUZZI 250 TS CR et une autre Corsa, Monet Goyon M2V et Maki, 125XT pour faire chier les lapins
Motard depuis : Ma naissance
Date d'inscription : 28/11/2009

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 12:04

Ah ouais, ça peut m'intéresser moi.
Beau boulot en tout cas dri .
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 15:41

avec le réservoir posé, ca commance à avoir de la gueule

Harton - Page 2 Img_1625

Harton - Page 2 Img_1626

un autre réservoir est prévu, en alu et de plus grande contenance, ca devrait le faire aussi... reception bientôt

Harton - Page 2 S-l16010

Harton - Page 2 S-l16011
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 15:49

Fabrication du tableau de bord :

Harton - Page 2 Img_1627

Harton - Page 2 Img_1628

Harton - Page 2 Img_1631

Harton - Page 2 Img_1632

Harton - Page 2 Img_1633

Harton - Page 2 Img_1634

Harton - Page 2 Img_1635

pose des compteurs, deux jours de câblage et étalonage, je me suis bien fais chier avec la notice en inglish mais j'y suis arrivé

Harton - Page 2 Img_1638

Harton - Page 2 Img_1636
Revenir en haut Aller en bas
MotorS'
Modérateur
Modérateur
MotorS'


Nombre de messages : 4252
Age : 60
Localisation : Massalia
Moto(s) : Katoche 1190 adventure, R90/6
Motard depuis : 80's
Date d'inscription : 16/11/2010

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 17:47

cop

_________________
"To do is to be" - Nietzsche.
"To be is to do" - Kant.
" Do be do be do " - Sinatra.

---------------------------

" Rien n'est prévu, tout est possible " - Martial R.
Revenir en haut Aller en bas
LennyKa
Manxman Racer
Manxman Racer
LennyKa


Nombre de messages : 395
Age : 36
Localisation : entre chez moi et mon garage !
Moto(s) : Ktm(s), Gsxr, Laverda ( a papa) 500z ....... trop selon Madame ...
Motard depuis : Motard depuis que j'ai une mobylette ( si ca compte !!)
Date d'inscription : 11/07/2012

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 19:38

Superbe !!

ca doit faire un beau bruit !! BMW BMW
Revenir en haut Aller en bas
Clouseau
Elvis Racer
Elvis Racer
Clouseau


Nombre de messages : 4092
Age : 69
Localisation : Cassouland
Moto(s) : Sachs roadster 800
Motard depuis : février 1972
Date d'inscription : 01/09/2013

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyDim 3 Mai - 19:44

MotorS' a écrit:
cop
Ouéhhh!!! mé y post'en double...

https://www.caferacerclub.org/t41090-harton#886605
https://www.caferacerclub.org/t41076p25-harton-et-confinement#886602

Que font les modos..??... study
Revenir en haut Aller en bas
MotorS'
Modérateur
Modérateur
MotorS'


Nombre de messages : 4252
Age : 60
Localisation : Massalia
Moto(s) : Katoche 1190 adventure, R90/6
Motard depuis : 80's
Date d'inscription : 16/11/2010

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyLun 4 Mai - 6:37

Clouseau a écrit:

Ouéhhh!!! mé y post'en double...


Sujets fusionnés.

_________________
"To do is to be" - Nietzsche.
"To be is to do" - Kant.
" Do be do be do " - Sinatra.

---------------------------

" Rien n'est prévu, tout est possible " - Martial R.
Revenir en haut Aller en bas
Seven
Fighter Racer
Fighter Racer
Seven


Nombre de messages : 7947
Age : 65
Localisation : Chamberet - 19 Corrèze
Moto(s) : Bitza série 2, Buell M2 Cyclone, Bultaco Sherpa 199a, 100 S à restaurer, une Lotus Seven S2 & une Caterham 165
Motard depuis : le début des seventies
Date d'inscription : 15/10/2010

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyLun 4 Mai - 20:40

Quel boulot, c'est impressionnant dri
Revenir en haut Aller en bas
cubilot
Lopette Racer
Lopette Racer
cubilot


Nombre de messages : 99
Age : 64
Localisation : qu'est ce que ça peut bien vous foutre
Moto(s) : des BUELLS et un side-car, c'est mieux pour trimballer les petits enfants
Motard depuis : bien avant les radars fixes et la loi des 100 cv
Date d'inscription : 17/08/2013

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyMar 5 Mai - 10:06

Super boulot cheers un travail de pro
si je peut me permettre, sur le moteur BUELL, vérifie l'étau du pignon de pompe a huile, c'est le point faible de ces moteurs, et si ca casse tu casses le moteur

Bonne continuation
Revenir en haut Aller en bas
thierry33
Bleu bite Racer
thierry33


Nombre de messages : 31
Age : 52
Localisation : Gironde
Moto(s) : Dans le garage
Motard depuis : toujours
Date d'inscription : 20/03/2017

Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 EmptyVen 8 Mai - 17:19

La moto est terminée dans sa version réservoir alu (mini manx 4 gallons) , je vais monter le réservoir fibre bientôt . Voici ce que ça donne, juste fais un tour de la maison dans le jardin pour l'instant.

Harton - Page 2 210

Harton - Page 2 410

Harton - Page 2 1410

Harton - Page 2 2010

Harton - Page 2 2510

Harton - Page 2 2310

Harton - Page 2 2610

Harton - Page 2 910
Revenir en haut Aller en bas
Contenu sponsorisé





Harton - Page 2 Empty
MessageSujet: Re: Harton   Harton - Page 2 Empty

Revenir en haut Aller en bas

Harton
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Harton
» Harton
» HARTON CR
» Harton & Babe
» Quand c'est Harton, c'est bon

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CAFE RACER CLUB :: MECANICAGE :: Modifs et transformations-
Sauter vers:
