 big bore racer

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant
AuteurMessage
ChopSauce
DeadMeat Racer
DeadMeat Racer
ChopSauce

Nombre de messages : 5128
Age : 55
Localisation : So Paris
Moto(s) : en construction ...
Motard depuis : longtemps
Date d'inscription : 26/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 6 Déc - 18:29


C'est beau. Une boite qui fait de la découpe par correspondance ?
Revenir en haut Aller en bas
Anak
Post-Trepannation Racer
Post-Trepannation Racer
Anak

Nombre de messages : 1454
Age : 54
Localisation : East Belgium
Moto(s) : Guzzi Scrambler, Guzzi 1100 Sport Carbu, Transalp, Aermachi/HD125 2T, FatBoy, Street-Triple, TTR125, Jawa 250 1952, Fantic Caballero 80cc, Mobyx chopper
Motard depuis : 1974
Date d'inscription : 03/11/2012

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 6 Déc - 18:32

ChopSauce a écrit:

C'est beau. Une boite qui fait de la découpe par correspondance ?

http://www.europliage.com/PageIndustrieEtDesign_Activite-fr.html
Revenir en haut Aller en bas
lolobuell
DeadMeat Racer
DeadMeat Racer
lolobuell

Nombre de messages : 5787
Age : 50
Localisation : gnagnac sur gneu !! (31)
Moto(s) : Thruxton SE et KTM duke Track !!
Motard depuis : ma poussette avait des slicks !!
Date d'inscription : 22/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 6 Déc - 19:16

MDR2
beau taf !!!
BMW BMW
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 6 Déc - 20:00

anak t es pas anak t es anaklocolmes.... ou tu sais bien observer les photos
oui shopsauce je pense qu ils peuvent faire des envoies
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 7 Déc - 17:00

essai a blanc
[img]big bore racer - Page 5 Suppor11[/img]


[img]big bore racer - Page 5 Tringl11[/img]
Revenir en haut Aller en bas
Anak
Post-Trepannation Racer
Post-Trepannation Racer
Anak

Nombre de messages : 1454
Age : 54
Localisation : East Belgium
Moto(s) : Guzzi Scrambler, Guzzi 1100 Sport Carbu, Transalp, Aermachi/HD125 2T, FatBoy, Street-Triple, TTR125, Jawa 250 1952, Fantic Caballero 80cc, Mobyx chopper
Motard depuis : 1974
Date d'inscription : 03/11/2012

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 7 Déc - 18:06

MR CARZO a écrit:
anak t es pas anak t es anaklocolmes.... ou tu sais bien observer les photos
oui shopsauce je pense qu ils peuvent faire des envoies


Houlla, j'ai mis 5 minutes à piger.... mais elle est............pas mauvaise......


Pas comme ma vue, mais grâce au ciel, on a inventé les lunettes pour vieux sunny




C'est pas évident de déterminer l'angle avec la photo, mais ton pot ne risque pas de chauffer ta plaque ??
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 8 Déc - 13:54

Peut etre un peu pres mais on verra a l usage d autant que les echappements sont en cuivre chrome
Revenir en haut Aller en bas
ChopSauce
DeadMeat Racer
DeadMeat Racer
ChopSauce

Nombre de messages : 5128
Age : 55
Localisation : So Paris
Moto(s) : en construction ...
Motard depuis : longtemps
Date d'inscription : 26/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyDim 9 Déc - 18:25

Merci pour l'info.

MR CARZO a écrit:
les echappements sont en cuivre chrome

What a Face Je trouvais les soudures un peu curieuses, aussi. Le goût du défi ?

Le petit feu à l'air de rendre très bien avec cette plaque Wink
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 3 Jan - 16:25

petit essai pour reservoir

[img]big bore racer - Page 5 Reserv10[/img]

[img]big bore racer - Page 5 Rese_310[/img]

comme je sais qu il y a des pros de catia et de grand artistes parmis vous je suis preneur de toute sugestion 3d de reservoir- selle (catia uniquement , je fourni le fichier 3d du chassi )
en contre partie vous aurrez..... toute mon estime et un joli reportage photo de comment je realise un reservoir alu a partir de votre fichier 3d.
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 18:19

deuxieme essai me plait plus


[img]big bore racer - Page 5 Rese3d13[/img]


big bore racer - Page 5 Rese3d14

Revenir en haut Aller en bas
ChopSauce
DeadMeat Racer
DeadMeat Racer
ChopSauce

Nombre de messages : 5128
Age : 55
Localisation : So Paris
Moto(s) : en construction ...
Motard depuis : longtemps
Date d'inscription : 26/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 18:28


C'est plus fin, oui.

T'es fixé sur Catia ou t'es ouvert à ... autre chose ? Il y a un pur modeleur - pour designers - (Rhinoceros) qui est pas mal capable de travailler avec Solidworks (au moins)
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 18:51

non juste catia je suis sur que les autres sont bien mais j ai la fleme de m y mettre
Revenir en haut Aller en bas
Eldudo
Modérateur
Modérateur
Eldudo

Nombre de messages : 16772
Age : 34
Localisation : Normandie
Moto(s) : Z650 ; 11R88 ; 11R86
Motard depuis : La première gamelle
Date d'inscription : 14/12/2009

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 19:00

T'as quelle version de catia ?V5R17 ?
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 19:16

r18
Revenir en haut Aller en bas
Eldudo
Modérateur
Modérateur
Eldudo

Nombre de messages : 16772
Age : 34
Localisation : Normandie
Moto(s) : Z650 ; 11R88 ; 11R86
Motard depuis : La première gamelle
Date d'inscription : 14/12/2009

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptySam 5 Jan - 19:20

Arf, je crois que j'ai que la 17... Et le pc fixe est encore dans les cartons...

Revenir en haut Aller en bas
ChopSauce
DeadMeat Racer
DeadMeat Racer
ChopSauce

Nombre de messages : 5128
Age : 55
Localisation : So Paris
Moto(s) : en construction ...
Motard depuis : longtemps
Date d'inscription : 26/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyDim 6 Jan - 9:21

Je pense c'est plus facile - et surtout plus intuitif - de faire ça au modeleur, mais faut aller le chercher, l'installer ...

en tout cas je suis admiratif que tu fasses ça avec un CAD Wink
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 24 Jan - 21:20

mon dessin final est arrêté ce sera

[img]big bore racer - Page 5 Dessin10[/img]


passons a la méthodologie (oui j aime bien employer des thermes pompeux...ha je recommence une redondance en un mot.)

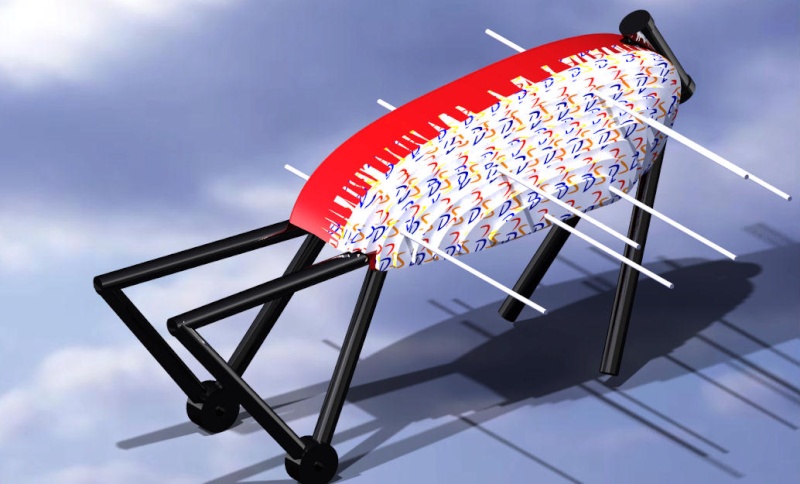

de ce fichier 3 d on extrait un profil tout les 1cm puis on extrude afin de pouvoir reporter le tout sur du contreplaque

en image virtuellement ça donne cela

[img]big bore racer - Page 5 Coupe_10[/img]

au passage on n oublie pas de faire" transpercer" le volume par des tiges de 8 mm qui nous donnerons nos futur reperés afin de faire coïncider les coupes a l assemblage.

puis on va vers la boite a copie la plus proche et on fait sortir le tout sur table traçante ou imprimante d architecte puis on découpe les 16 patrons représentant un demi cote telle une jeune couturière appliquée.

[img]big bore racer - Page 5 Decoup10[/img]

on reporte le tout sur 2 planches de 10mm contreplaque solidarisees par des vis

[img]big bore racer - Page 5 Decoup11[/img]

[img]big bore racer - Page 5 Decoup12[/img]

on perce suivant nos reperes avec une mèche de 8 les guides

[img]big bore racer - Page 5 Percag10[/img]

on decoupe a la scie sauteuse suivant les pointilles ce que j ai fait cet aprem mais j ai pas de photos je rectifirais ca demain

on assemble et on gomme les escaliers au rabot electrique puis a la ponceuse

on devrait normalement obtenir un resrvoir en bois plein parfaitement symetrique sur lequel on va pouvoir taper comme un sourd afin d obtenir le
reservoir en alu


...ou rouler avec un reservoir en bois au choix
Revenir en haut Aller en bas
Maxx
Post-Trepannation Racer
Post-Trepannation Racer
Maxx

Nombre de messages : 1471
Age : 44
Localisation : Nord
Moto(s) : 750 cm3 de souffle chaud dans ta nuque
Motard depuis : 2000
Date d'inscription : 02/11/2012

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyJeu 24 Jan - 22:29

jpo

Moi je dis vivement les imprimantes 3D à prix raisonnables jhg
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 6:31

Oui et dire qe j avais fabrique une table de decoupe numerique1 metre par 1 metre et quelle est partie a la poubelle par manque de place
Revenir en haut Aller en bas
Eldudo
Modérateur
Modérateur
Eldudo

Nombre de messages : 16772
Age : 34
Localisation : Normandie
Moto(s) : Z650 ; 11R88 ; 11R86
Motard depuis : La première gamelle
Date d'inscription : 14/12/2009

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 7:33

J'ai hâte de voir la suite ! dri

Merci pour le partage ! idee
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 8:22

C'est marrant, j'aivais imaginé exactement la même méthode pour me faire un moule pour ma coque arrière. Very Happy

Mais j'avais plutôt pensé à combler les escaliers avec de la patte à bois puis poncer le tout sur du MDF.
J'utilise assez peu le module surfacique de Catia ... il y a-t-il une fonction qui génère les secteurs ou tu as projetté la surface sur dans plans décalés de 10 mm les un des autres ?

Si tu as une photo du résultat je suis preneur. BMW


Revenir en haut Aller en bas
ChopSauce
DeadMeat Racer
DeadMeat Racer
ChopSauce

Nombre de messages : 5128
Age : 55
Localisation : So Paris
Moto(s) : en construction ...
Motard depuis : longtemps
Date d'inscription : 26/08/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 8:43


Ah oui, on attend la suite Very Happy
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 8:53

Salut funky j ai realise le dessin dans part design en volumique tu genere un plan tout les cm puis tu te serts se la fonction intersection dans chaque plan
Pour faire un moule je ne choisirais pas du bois mais du polyuretane extrude.
J ai choisi le bois car je dois taper dessus sinon peu d interet
Pour ce qui est de combler ou poncer si tu fais une extrusion de chaque coupe tu sera oblige de poncer l exterieur et de combler l interieur (cote passage du cadre) ou l inverse.
Si tu tiens absolument au bois pour combler evite la patte a bois beaucoup de retrait en couche epaisse il faut plutot de fabriquer une choucroute a base de resine charger avec de la scillure de bois comme le font les vitrificateurs de parquet.
Photos bientot
Revenir en haut Aller en bas
Invité
Invité
avatar


big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 10:37

soleil

idee idee idee
Revenir en haut Aller en bas
Turkish
Thruxton Track Racer
Thruxton Track Racer
Turkish

Nombre de messages : 264
Age : 43
Localisation : Lyon
Moto(s) : Triumph TR7RV 1979
Motard depuis : Peu
Date d'inscription : 19/07/2011

big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 EmptyVen 25 Jan - 19:46

La resine bateau fera bien l' affaire!! ca se ponce encore mieux que la pate à bois!.... super ta structure de résé! cop
Revenir en haut Aller en bas
Contenu sponsorisé




big bore racer - Page 5 Empty
MessageSujet: Re: big bore racer   big bore racer - Page 5 Empty

Revenir en haut Aller en bas

big bore racer
Revenir en haut
Page 5 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant
 Sujets similaires
-
» x-seam pour High racer
» High Racer zockra HR700
» Low racer et remorque
» Fabriquer une sacoche pour trike ou low racer,pas cher - to Build a Pannier
» Carénage pour M5 Mid Racer

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CAFE RACER CLUB :: MECANICAGE :: Modifs et transformations-
Sauter vers:
