Kikekawa 500 H1

Merci..

Pour faire plaisir à Jojo, il fallait que ce soir ca tourne...alors j'ai tourné



Comme il faut serrer les cylindres au couple, sans les culasses, il faut bien compenser l'absence de celle-ci par des cales.
D'habitude les gougeons dépassent des cylindres, du moins sur toutes les motos que j'ai eu jusqu'à présent, pas sur celle-ci. Ce sont les écrous "longs" qui plongent a travers la culasse chercher les gougeons.

Voilà.



Au PMH, le piston dépasse du cylindre.
Maintenant il faut que je cogite une méthode pour mesurer le bordel...

J'ai eu beau présenter tous les appareils de mesure que j'avais, j'ai pas réussi à faire quelque chose de correct

Puis j'ai eu une idée..

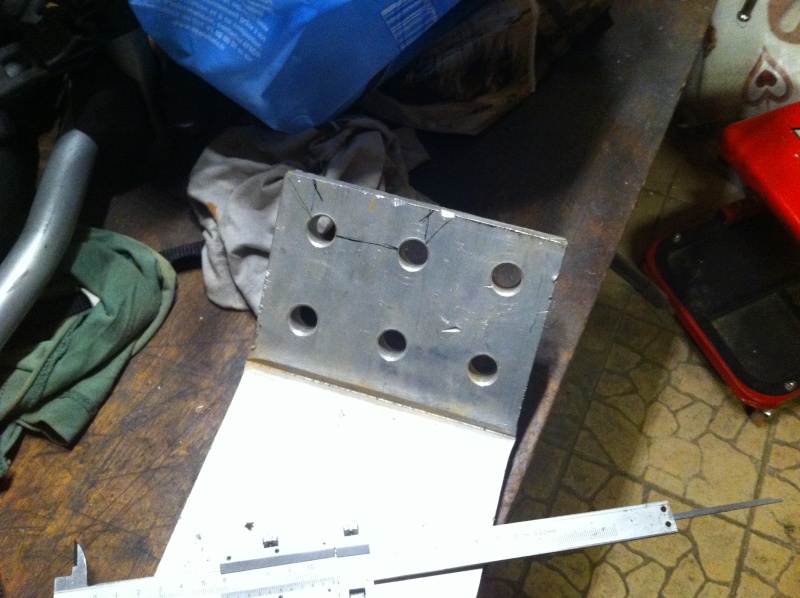

Il me faut juste de l'alu assez épais....j'en ai



Et du temps...ca tombe bien, demain c'est le WE, et il parait qu'il va pas faire beau, ca tombe bien aussi, je viens de terminer l'isolation du garage, c'est l'occasion de tester...

Nickel Kikekoka !
Merci pour tes CR et les tofs.

Hé hé hé...

Bah oui, je sais Booz...confiture cochon, toussa, enculage de mouches, ferait mieux de rouler, etc...

Mais bon, j'arrive pas à rester plus d'un quart d'heure le cul sur le canapé, alors faut que je m'occupe....

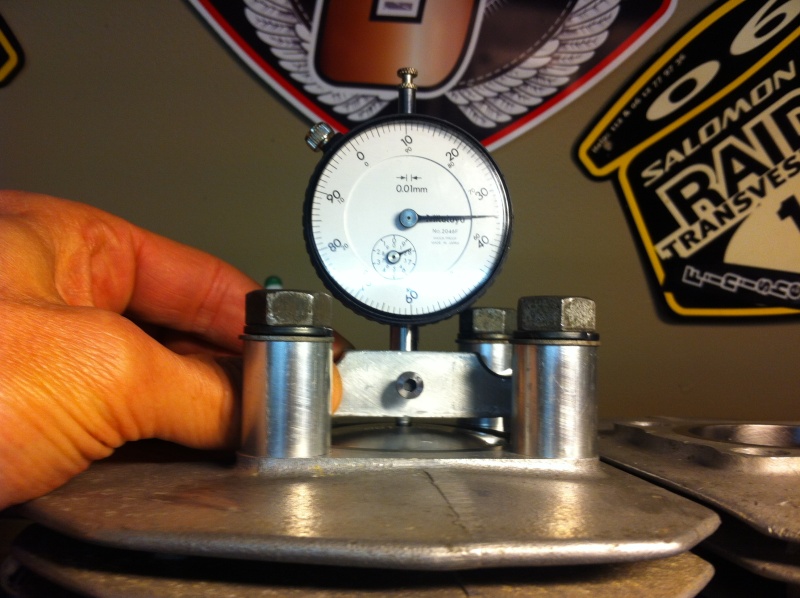

Bon, alors après avoir passé l'après-midi à confectionner l'outil, voilà-t-il pas que l'idée saugrenue de l'utiliser me prend...



Très instructif..

12 1/100° entre le plus bas et le plus haut; 0.35 cc de différence.


Demain, je mesure les volumes culasses, je peux encore avoir des surprises.

Pour avoir le moteur idéal, il faut que les trois volumes de compression soient identiques.

kikekoka a écrit:

Bah oui, je sais Booz...confiture cochon, toussa, enculage de mouches, ferait mieux de rouler, etc...

Ah mais padutoupadutou ! Je pense certes que t'es complétement cinglé, mais le genre de cinglé qu'on admire un peu quand même tant il va loin dans la cinglitude !

Pis bon, pour le fait de te dire d'aller rouler alors que j'ai pas posé mon cul sur une meule depuis... Chais pas, 8 ou 9 mois...

Bah voui, mais tout ça, c'est la faute à celui qui t'as vendu le Hachedeux...a force de le lire, lui et les autres cinglés...et puis le sorcier aussi..

C'est pas pour ça que la H1 va mieux marcher, je serai déjà super heureux si elle marche un jour...

Relevé des diagrammes de distribution.

Je donne juste l'exemple pour l'échappement, mais c'est pareil pour les transferts et l'admission.

On place le piston, juste au point ou il va découvrir la lumière d'échappement

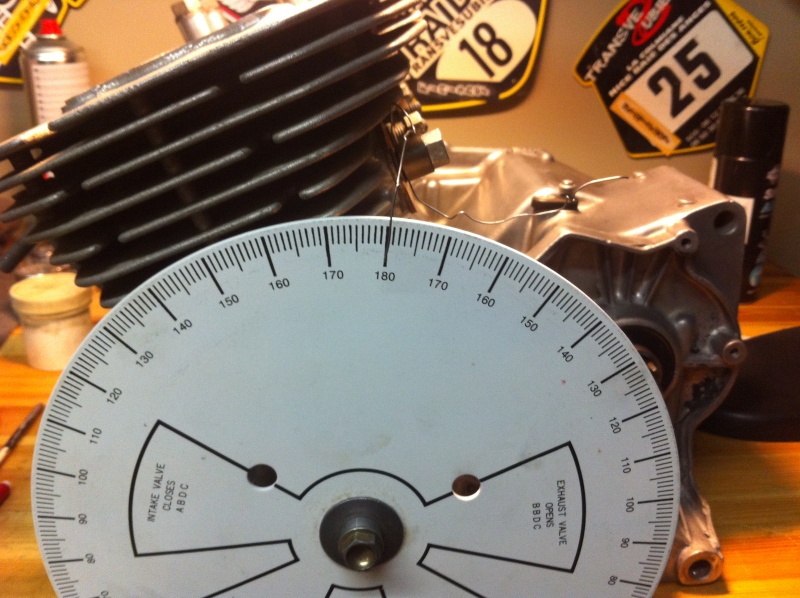

Après avoir adapté le disque gradué sur le vilo, et fait un repère fixé au moteur (le fil de fer), on met le disque à zéro en face le repère.



On fait tourner le vilo jusqu'à ce que le piston revienne à sa position initiale, après avoir complètement découvert la lumière, et on lit la valeur en degrés.



Sur l'exemple, 180°.

J'ai fait ca sur les 3 cylindres, ce qui donne pour l’Échappement, Transferts, Admission

Gauche: 181;118;153
Centre: 182,118,151
Droite: 180;116;154

Valeurs proches de l'origine, donné pour: 178;118;152

Ca me donne une information importante: les précédents proprios ont simplement agrandis les transferts en agrandissant l'entrée des conduits, sans toucher à la hauteur dans la chemise.

Au plus la valeur est élevée, au plus le moteur est puissant mais pointu.

Par exemple, si on glisse une cale sous les cylindres, chose courantechez les adeptes du 2 tps, ca fait monter mécaniquement les valeurs des diagrammes, ce qui veut dire que les lumières seront ouvertes plus longtemps à chaque tour moteur....

Voilà, voilà, voilà....

Interressant

Mais j'ai pas tout compris
pourquoi , en mettant une cale sous les cylindres on augmente le temps d'ouverture des lumières ?

faut pas les agrandir pour ça ?

Enfin , nous , c'est ce qu'on faisait quand on bricolait nos Malagutti

on montait la lumiere d'éhappement , et on descendait celle d'admission ou bien on coupait légèrement la jupe coté entrée des gaz...
bon c'était completement empirique on y allait par petites doses... ça marchait...ça marchait et puis d'un coup ça marchait plus
on remplaçait le cylindre

Imagine que tu mettes le piston juste en position pour fermer la lumière (la première photo)
Quand tu mets une cale sous le cylindre, par ex 1mm, tu as tout le cylindre, donc les lumières aussi qui montent de 1mm.A ce moment la lumière d'échappement sera donc découverte de 1 mm puisque ton vilo, ta bielle, ton piston restent à la même place, eux.
Donc, pour fermer la lumière, il va falloir que tu tournes un peu plus le vilo pour cacher à nouveau la lumière d'échappement.
Tu pars d'une position vilo différente, et tu vas faire une plus grande rotation pour venir a nouveau fermer la lumière.
Donc , par exemple tu va devoir tourner sur 188 degrés au lieu de 180.

Je sais pas si c'est clair, c'est sur que c'est plus facile à comprendre quand tu as un moteur sous les yeux pour voir le process..
Par contre en mettant une cale sous les cylindres, tu baisses la compression du moteur, donc pour retrouver la compression d'origine, il faut raboter les culasses.
Tu touches un truc, il faut réadapter tout le reste.

Bon, ca fait pas longtemps que je fous le nez dans le 2 temps, alors je fait que reproduire comme un perroquet ce que je vois, hein..
Avant de mettre des cales sous le cylindre, il va falloir que j'essaie la moto, la régler et voir si j'ai la capacité à la conduire déjà comme çà.

Tu te souviens des deux gars qui courent dans ta catégorie? Celui avec la T500, quand il l'a achetée, elle était trop pointue pour lui, elle avait été tapée.Peut-être bien pour le circuit, mais pas pour la côte. Il l'a décomprimée pour avoir un moteur exploitable a son niveau, et ses temps sont descendus.

De ce que j'ai compris, y a des valeurs à pas dépasser pour pas avoir un moteur trop pointu, mais ca peut changer d'un moteur à l'autre. J'avais noté celles du YZ, je comparerai demain.

Pour agrandir les transferts, si on les agrandit vers le haut, on va augmenter les diagrammes (puisque le piston va parcourir plus de chemin, donc plus de rotation pour ouvrir et refermer les lumières), tandis que si on "élargit" les transferts, on va permettre à plus de gaz de transiter, mais sans changer les diagrammes.

Voilà, tu en sais maintenant autant que moi...

Me Reste à rouler, essayer, modifier, re-essayer pour passer de la théorie à la pratique..

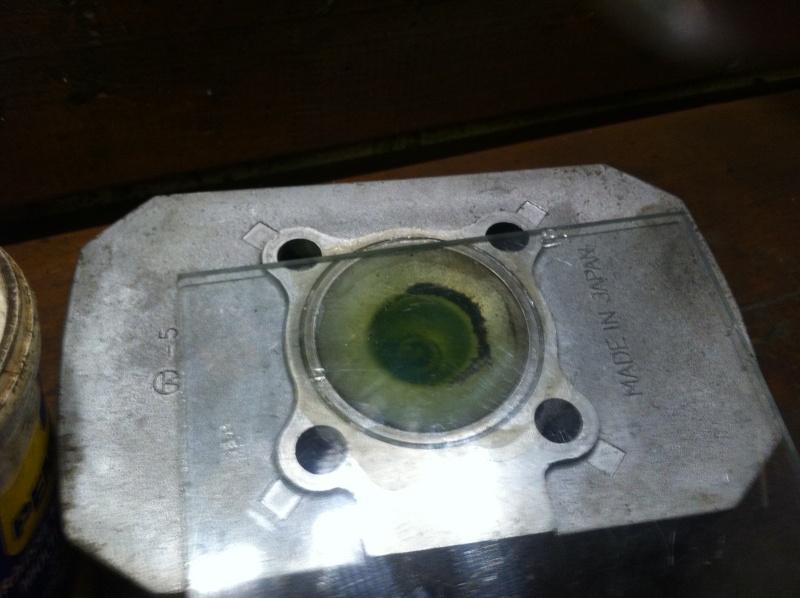

Mesure des volumes culasse





Sous réserve de la précision (j'ai fait çà à la seringue, il faudrait le faire avec une pipette de chimiste), j'ai les trois culasses identiques: 16.5 cc

Me manque plus que la mesure du "volume mort" du cylindre (le volume entre le piston et le haut du cylindre au PMH), calculer le volume compris au niveau du joint de culasse, et je pourrais enfin calculer le rapport volumétrique qui est souvent très différent de celui donné par les manuels.

Une fois tout ca établi, on sait d'ou on part, reste a déterminer où on veut aller...

Oui je comprends ce que tu mesures...
en remontant le cylindre (les lumières donc), il faut que le vilo tourne quelques degrés de plus pour arriver au point de départ
ce que je comprends pas , c'est pourquoi en modifiant ces valeurs , tu augmentes le rendement du moteur , vu que les temps réels d'ouverture des lumières restent identiques ...

apres je me dis que ça doit modifier le volume des gaz frais admis dans le carter (vu qu'il y a plus de course parcourue par le piston) ?
ou bien la compression à le redescente du piston avant transfert est plus importante (pour les mêmes raison) donc un transfert des gaz plus violent ... ?


A te voir tripoter ton 2 temps , ça me donne envie d'y mettre le nez .... dans ces moteurs bizarres


Bon je vais pas emboucanner ton topic ... on en parlera de vive voix un de ces quatres si on se voit


bonne continuation

Bein non, si les lumières restent ouvertes plus longtemps (pendant 188° au lieu de 180), les temps de balayages sont plus longs..

Tu confonds avec le temps que met la lumière à s'ouvrir, qui lui ne change pas, mais le temps où elle reste ouverte est plus long.
